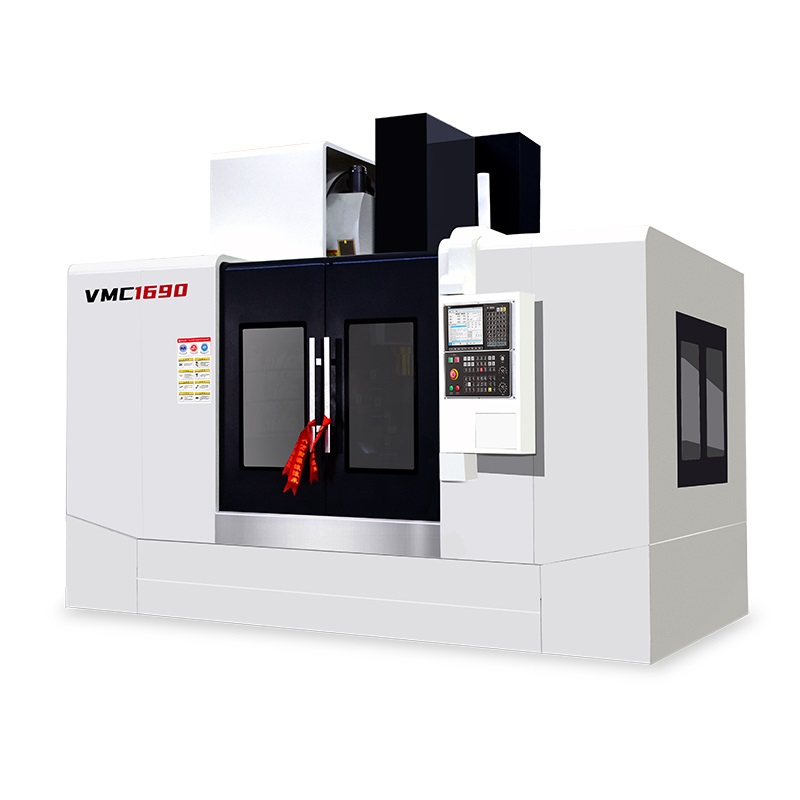

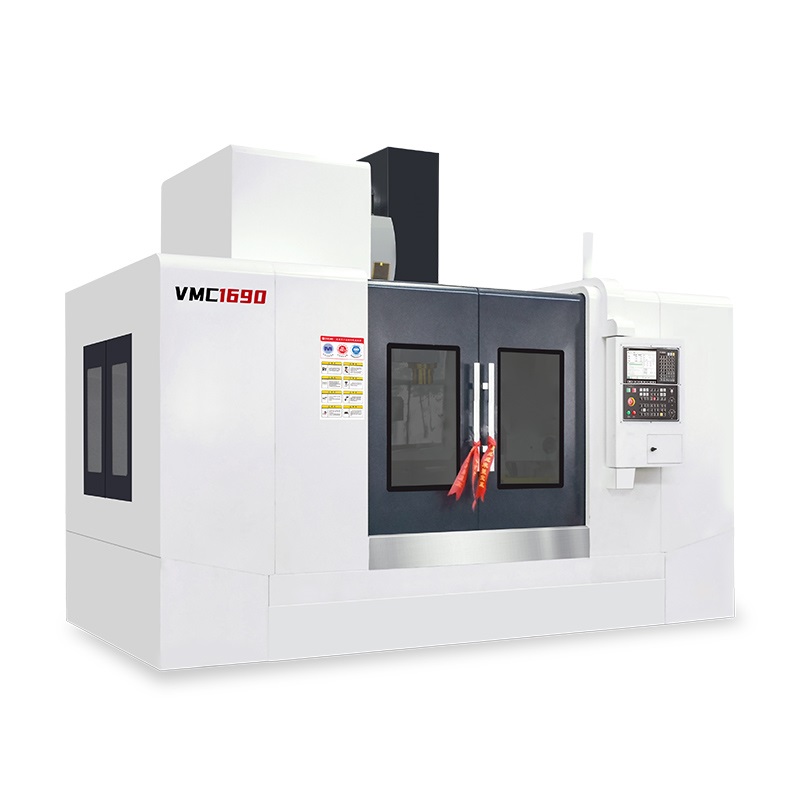

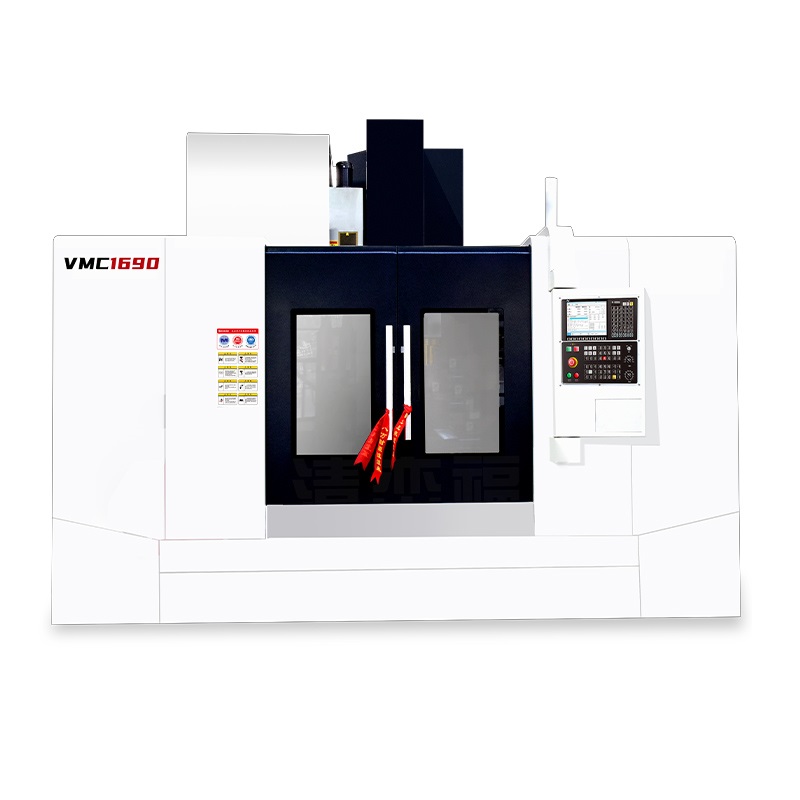

VMC1690 Centro de mecanizado vertical
Centros de mecanizado verticales / Centros de mecanizado verticales de servicio pesado
Especificaciones técnicas
Parámetros de detalles del producto
Características clave

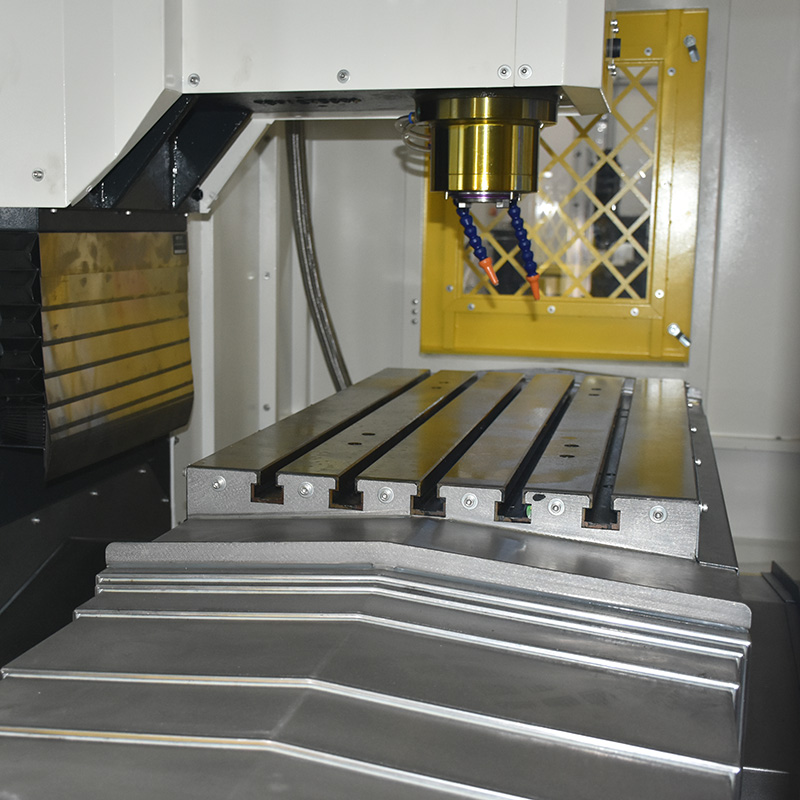

Mesa de 1600 x 800 mm para moldes grandes
Una mesa de 1600 x 800 mm con capacidad para 1500 kg maneja las bases de los moldes y las placas de matriz que son demasiado grandes para un VMC de tamaño mediano. Las piezas de trabajo grandes permanecen en una máquina en lugar de dividirse en dos operaciones.
1600 x 900 x 700 mm Recorridos
Los recorridos X, Y y Z de 1600/900/700 mm permiten que el husillo cubra una placa de matriz completa sin mover el dispositivo. Los bolsillos profundos en el otro extremo de la mesa permanecen accesibles.

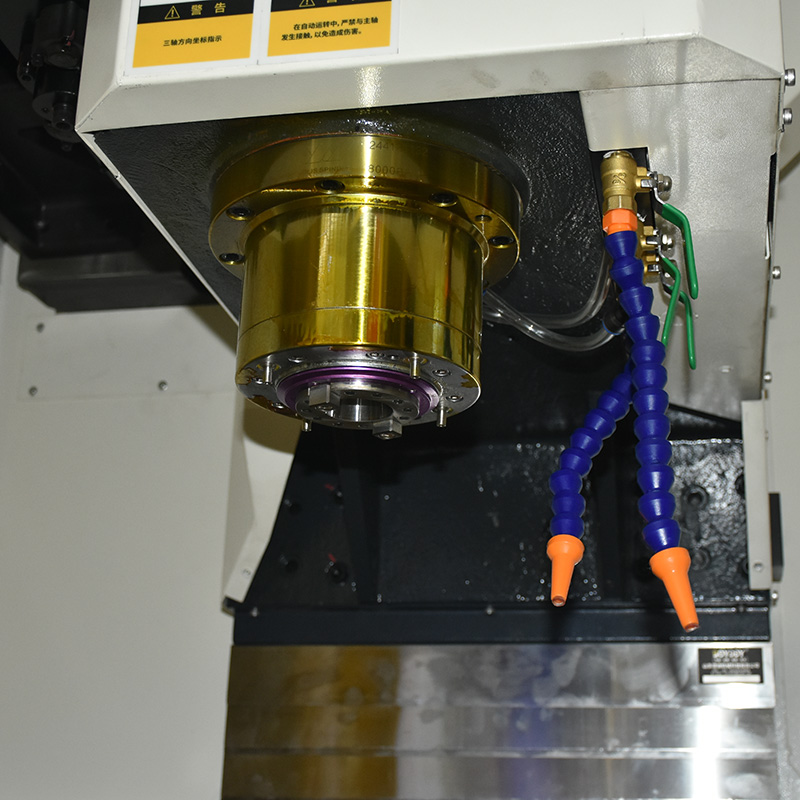

BT50-190 Husillo a 6000 rpm
Un cono BT50-190 a 6000 rpm transmite el par para desbaste pesado en acero endurecido y hierro fundido. El cono más grande también resiste la deflexión de la herramienta que aparece en cavidades profundas.
Rápidos de 20 m/min en X e Y
X e Y rápidos a 20 m/min y Z a 14 m/min. En placas grandes donde la herramienta tiene que desplazarse mucho entre las cavidades, esa velocidad es lo que mantiene bajo control el tiempo del ciclo.
Aplicaciones primarias
El VMC1690 está diseñado para piezas de trabajo grandes y pesadas:
- Grandes bases de moldes, placas de matrices y matrices de estampado.
- Bastidores, camas y columnas de máquinas pesadas.
- Grandes soportes y piezas estructurales para equipos de construcción.
- Carcasas de hierro fundido y acero con orificios profundos.
¿Por qué elegir el VMC1690?
El VMC1690 es para piezas de trabajo grandes y pesadas. Su capacidad de mesa de 1.500 kg y su husillo BT50-190 la sitúan por encima de VMC1370 para trabajos de moldes y troqueles, manteniendo al mismo tiempo un diseño vertical que es más fácil de cargar que una máquina horizontal en piezas abiertas tipo placa. Cuando la pieza es cuadrada y necesita varias caras, un HMC generalmente será más rápido.
Parámetros del producto
| Presupuesto | VMC1690 |
| Tamaño de la mesa (mm) | 1600×800 |
| Máx. carga de la mesa de trabajo (kg) | 1500 |
| Recorrido del eje X (mm) | 1600 |
| Recorrido del eje Y(mm) | 900 |
| Recorrido del eje Z (mm) | 700 |
| Eje X Velocidad de cambio rápido (m/min) | 20 |
| Eje Y Velocidad de cambio rápido (m/min) | 20 |
| Eje Z Velocidad de cambio rápido (m/min) | 14 |
| Orificio cónico del husillo | BT50-190 |
| Velocidad del husillo (rpm) | 6000 |
| Tamaño de la máquina (mm) | 4500L*3600W*2800H |
| Peso de la máquina (KG) | 12000 |
Tu preocupación
Nuestro compromiso
01Pagó el depósito; la producción aún no está programada y no hay fecha de entrega firme.
✓Confirmamos su espacio de producción por escrito antes de comenzar y le informamos en vivo el progreso de cada etapa.
02Pedido más barato en otro lugar, solo para encontrar componentes clave comprados e intercambiados.
✓Componentes originales y producción interna, con datos de inspección compartidos antes del envío.
03Mercancías estancadas en la frontera por documentos, permisos o control de exportaciones de doble uso.
✓Un equipo de aduanas interno y un archivo de doble uso que cumple con las normas: este es nuestro trabajo diario.
04Reservas canceladas, tarifas de destino sorpresa, máquinas dañadas u oxidadas en tránsito.
✓Embalaje y manejo logístico cuidadosos, y cuando algo sale mal, te lo informamos primero.
05Máquina apagada, nadie localizable, piezas de repuesto faltan meses.
✓Respuesta las 24 horas con registros rastreables y un kit de repuestos estándar en la caja.
06Perseguido para tomar una decisión, pero las preguntas que importan nunca son respondidas.
✓Respondemos lo que usted pregunta y nos comunicamos solo en los momentos clave: sin spam ni persecución.
07No puedo decir si es una fábrica real detrás de las cotizaciones o un intermediario.
✓Más de 1000 empleados y una fábrica de 220 000㎡: visítenos y verifíquenos en persona, en cualquier momento.
Obtenga una cotización para su aplicación
¿Necesita una máquina CNC adaptada a su línea de producción? Envíenos los dibujos de sus piezas y el tamaño del lote, y nuestros ingenieros le recomendarán el modelo, las herramientas y la configuración de accesorios que mejor se adapten.
Comuníquese con Handemo CNC al sales1@handemocnc.com o WhatsApp +86 135 6320 3038. También puede enviar una consulta aquí.
Preguntas frecuentes
Preguntas frecuentes
¿Cuál es la cantidad mínima de pedido para esta máquina?
Aceptamos pedidos a partir de 1 unidad. Cada máquina se fabrica bajo pedido con una inspección de calidad completa y el tiempo de entrega depende del modelo y los requisitos de personalización. Póngase en contacto con nuestro equipo de ventas para conocer los plazos de entrega actuales.
¿Se puede personalizar la máquina para mi aplicación?
Sí. Handemo ofrece personalización que incluye opciones de husillo, CNC sistemas de control (Fanuc, Siemens, GSK u otros), integración de automatización, configuraciones de 4º/5º eje, transportadores de virutas y herramientas especiales. Cuéntenos los requisitos de su pieza de trabajo y le propondremos la mejor configuración.
¿Ofrecen instalación y capacitación?
Sí. Proporcionamos instalación y puesta en servicio in situ, capacitación de operadores y documentación técnica. También está disponible soporte de video remoto para solución de problemas y optimización después de la entrega.
¿Cuál es su política de garantía?
La garantía estándar cubre la máquina herramienta durante 12 meses desde la instalación, incluido el soporte de repuestos. Los programas de mantenimiento preventivo y garantía extendida están disponibles a pedido.
¿Cómo se envía la máquina y cuánto tarda la entrega?
Exportamos a todo el mundo por contenedor o envío fraccionado con embalaje profesional. El tiempo de entrega depende del país de destino y del modelo solicitado. Nuestro equipo de exportación gestiona todo el proceso logístico incluida la documentación aduanera.
¿Puedo visitar la fábrica Handemo antes de realizar el pedido?
Ciertamente. Los clientes pueden visitar nuestra fábrica en Shandong, China, para realizar inspecciones de máquinas, pruebas de corte y conversaciones cara a cara. Regularmente recibimos a clientes internacionales de más de 150 países.
