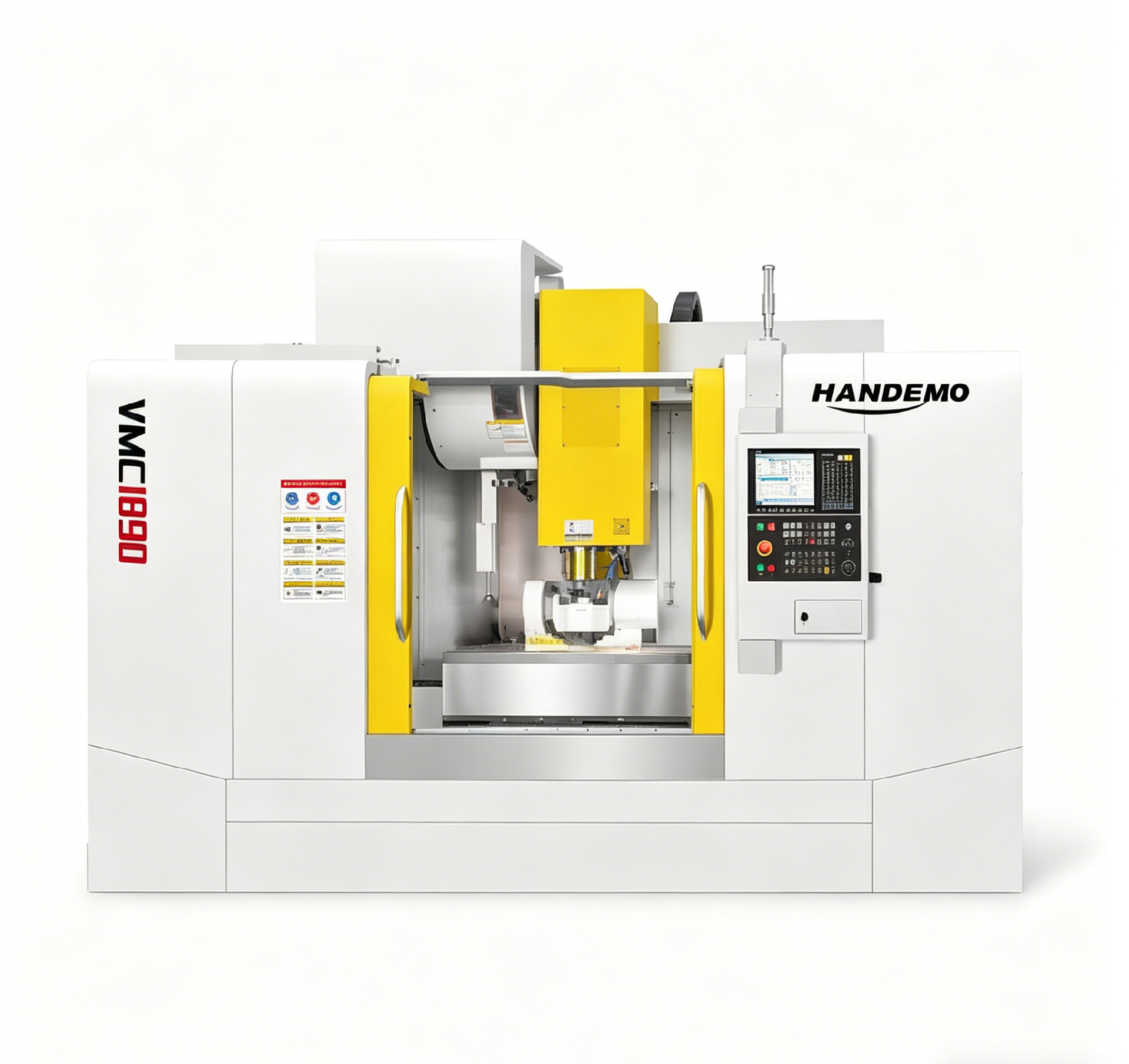

VMC1890 Guía del centro de mecanizado vertical
El VMC1890 es el centro de mecanizado vertical más grande de Handemo y existe para trabajos que no caben en ningún otro lugar. Plataformas y columnas de máquinas herramienta, placas de moldes y matrices muy grandes, carcasas del sector energético y piezas fundidas pesadas que no se quedan quietas en una mesa más pequeña: esta es la máquina para las piezas de mayor tamaño. Lleva una mesa de 2000 x 900 mm, un recorrido X de 1800 mm y un husillo BT50, en una estructura de 14.000 kg. Este artículo cubre qué es la máquina, qué significan sus números cuando se sujeta una pieza real a la mesa y cómo decidir entre el VMC1890 y el VMC1690 debajo de ella.
¿Qué es el VMC1890
El VMC1890 es el buque insignia de la gama de centros de mecanizado vertical de servicio pesado . Todo en ella está dimensionado para trabajos grandes y pesados: una mesa ancha, un largo recorrido en X, una base reforzada y un husillo BT50, en una máquina que pesa 14.000 kg. Mientras que las máquinas más pequeñas están diseñadas para ser rápidas y versátiles, ésta está diseñada para resistir un corte pesado en una pieza que pesa tanto como un automóvil.
El recorrido es de 1800 mm en X, 900 mm en Y y 600 mm en Z. La mesa es de 2000 x 900 mm, con capacidad para 1600 kg. El avance rápido funciona a 20 m/min en X e Y y 15 m/min en Z, el husillo es BT50-190 funcionando a 6000 rpm y la máquina ocupa aproximadamente 5000 x 3000 x 2900 mm en el suelo.
Los números que deciden si una pieza encaja
Una mesa de 2000 x 900 mm parece mucho espacio, y lo es, pero la parte que la ocupa está planificada teniendo en cuenta tres límites en lugar de uno.
La primera es el área utilizable de la mesa. Las abrazaderas, los topes y el dispositivo toman su parte, y el husillo debe poder alcanzar cada elemento a lo largo de todo su recorrido, por lo que una pieza puede caber en la mesa y aun así no ser mecanizable en su extremo más alejado. La superficie de trabajo práctica es menor que la nominal y la cuestión que hay que plantearse es si el husillo llega al último orificio, no si la placa se apoya sobre la mesa.
El segundo es la capacidad de carga de 1600 kg, que cubre la pieza y el dispositivo juntos. En trabajos de este tamaño, el elemento puede ser una pieza fundida pesada o una pieza soldada por derecho propio, y su peso cuenta para la misma cifra que la pieza.
El tercero es el recorrido Z, de 600 mm. Esa es la profundidad de trabajo que el husillo puede alcanzar en dirección vertical con la pieza sobre la mesa, y una pieza alta o montada sobre un elevador puede hacer que el cabezal se salga del recorrido antes de lo esperado.
Por qué la estructura es tan importante como el viaje
En una máquina de este tamaño el motivo para comprarla no es sólo el sobre. Es que una estructura de 14.000 kg con base reforzada y husillo BT50 aguanta su geometría mientras realiza un corte pesado e interrumpido. Las piezas grandes de hierro fundido y acero generalmente se desbastan y luego se terminan, y la presión para terminarlas en la misma configuración es alta, porque mover un componente de dos toneladas es un evento.
La pesada estructura es lo que lo hace posible. Absorbe la vibración que una máquina más liviana pasaría a la herramienta, por lo que se corta una cara grande con un acabado consistente en lugar de un patrón de marcas de vibración, y la geometría de una pieza larga se mantiene a través de la pasada de desbaste y en los cortes de acabado.
Trabajos que pertenecen al VMC1890
Las piezas que necesita esta máquina tienden a dividirse en unos pocos grupos. Las estructuras de las máquinas herramienta son lo primero: bancadas de torno, bases y columnas de centros de mecanizado y las pesadas guías deslizantes que las transportan. Luego, los moldes y placas de matriz muy grandes, los que llenan una mesa en lugar de sentarse sobre ella. Luego, grandes carcasas fundidas para equipos de energía, minería e industria pesada, y las placas base y marcos que soportan un conjunto completo.
También hay un grupo de trabajos que llegan aquí por cuestiones de manipulación más que de tamaño. Una parte que tenga todo el ancho de la mesa en el VMC1690 puede ser mejor en el 1890, porque la mesa más grande y el recorrido adicional permiten configurarla una vez y cortarla por completo, en lugar de trabajar desde dos posiciones con una nueva abrazadera en el medio.
VMC1890 o VMC1690
Las dos máquinas se superponen tanto que la elección suele ser una cuestión de margen. El centro de mecanizado vertical VMC1690 tiene una mesa de 1600 x 800 mm, un recorrido X de 1600 mm, una capacidad de carga de 1500 kg y un bastidor de 12.000 kg. El VMC1890 añade 400 mm de longitud de mesa, 200 mm de recorrido X, 100 kg de carga y 2000 kg de masa, y a cambio renuncia a 100 mm de recorrido Z.
Tres preguntas lo resuelven. ¿La pieza, con su accesorio, se ajusta a la mesa más pequeña con espacio para sujetarla y alcanzar todas las funciones? ¿Está la pieza dentro de la clasificación de carga más pequeña? ¿Y el trabajo necesita masa adicional porque el corte es pesado o la pieza es larga y el acabado tiene que mantenerse en toda su longitud? Si la respuesta a alguna de ellas es no, el VMC1890 es la máquina. Si un taller fabrica piezas en ambos tamaños, ejecutar los trabajos grandes en la 1890 y el resto en la 1690 generalmente utiliza ambas máquinas mejor que empujar todo en el marco más grande.
Configuración de piezas muy grandes
En trabajos de este tamaño, la configuración es el trabajo. Se coloca y soporta una pieza pesada de manera que la carga de sujeción aterrice en secciones rígidas y en superficies mecanizadas, no en piel de fundición en bruto o en paredes delgadas entre nervaduras. El dato se establece en una cara mecanizada y todo lo demás se corta a partir de ella, porque una parte de este tamaño no se puede reajustar dos veces y aún así se espera que mantenga su geometría.
Cuando la pieza es demasiado grande para cortarla completamente desde una cara, el trabajo se planifica de manera que el dato se lleve a través de la segunda configuración indicando contra una característica mecanizada en lugar de confiar en un tope. El desbaste y el acabado están separados, tanto para que la pieza pueda asentarse como porque una máquina de este tamaño pierde tiempo y vida útil si intenta terminar con un margen variable dejado por un primer corte pesado.
Preguntas frecuentes
¿Qué tamaño de pieza puede mecanizar la VMC1890?
Cifras de guía: hasta aproximadamente 1800 mm en X y 900 mm en Y, hasta 1600 kg incluyendo el útil y 600 mm en dirección del husillo. El tamaño útil es menor que estas cifras, porque la sujeción y la separación de la herramienta ocupan espacio de la mesa y el husillo debe alcanzar la última posición durante todo su recorrido. El tamaño de la máquina es de aproximadamente 5000 x 3000 x 2900 mm.
¿Cuál es el centro de mecanizado vertical más grande que fabrica Handemo?
El VMC1890. Es el tope de gama vertical, con una mesa de 2000 x 900 mm y un recorrido X de 1800 mm, por encima del VMC1690 y el VMC1560. Cuando una pieza vuelve a ser más grande, o tiene trabajo en varias caras, la respuesta suele ser una máquina horizontal o un torno en lugar de una vertical más grande.
¿Para qué se utiliza el VMC1890?
Bancadas, bases y columnas de máquinas herramienta; placas de moldes y matrices muy grandes; grandes carcasas de fundición para equipos pesados y energéticos; y grandes placas base y marcos. También se utiliza para piezas que caben en una máquina más pequeña pero que se manipulan mejor en una mesa lo suficientemente grande como para montarlas una vez y cortarlas por completo.
¿Se puede terminar una gran parte en una sola configuración en el VMC1890?
Cuando todas las funciones están en la cara superior o son accesibles desde ella, sí, y esa es la razón principal para elegir la máquina. Cuando una pieza tiene trabajo en más de una cara, la segunda configuración se planifica de modo que el dato se transmita indicándolo contra una característica mecanizada, en lugar de volver a sujetarlo contra un tope.
¿Es mejor una máquina horizontal para piezas muy grandes?
No sólo por el tamaño: la elección depende de cuántas caras lleven trabajo. Una gran parte con sus rasgos en una cara es un trabajo vertical y el VMC1890 encaja en ello. Una pieza con orificios y caras en cuatro lados, o la misma pieza en un lote, suele ser más barata en una máquina horizontal con paleta, incluso cuando la vertical la sostendría físicamente.
