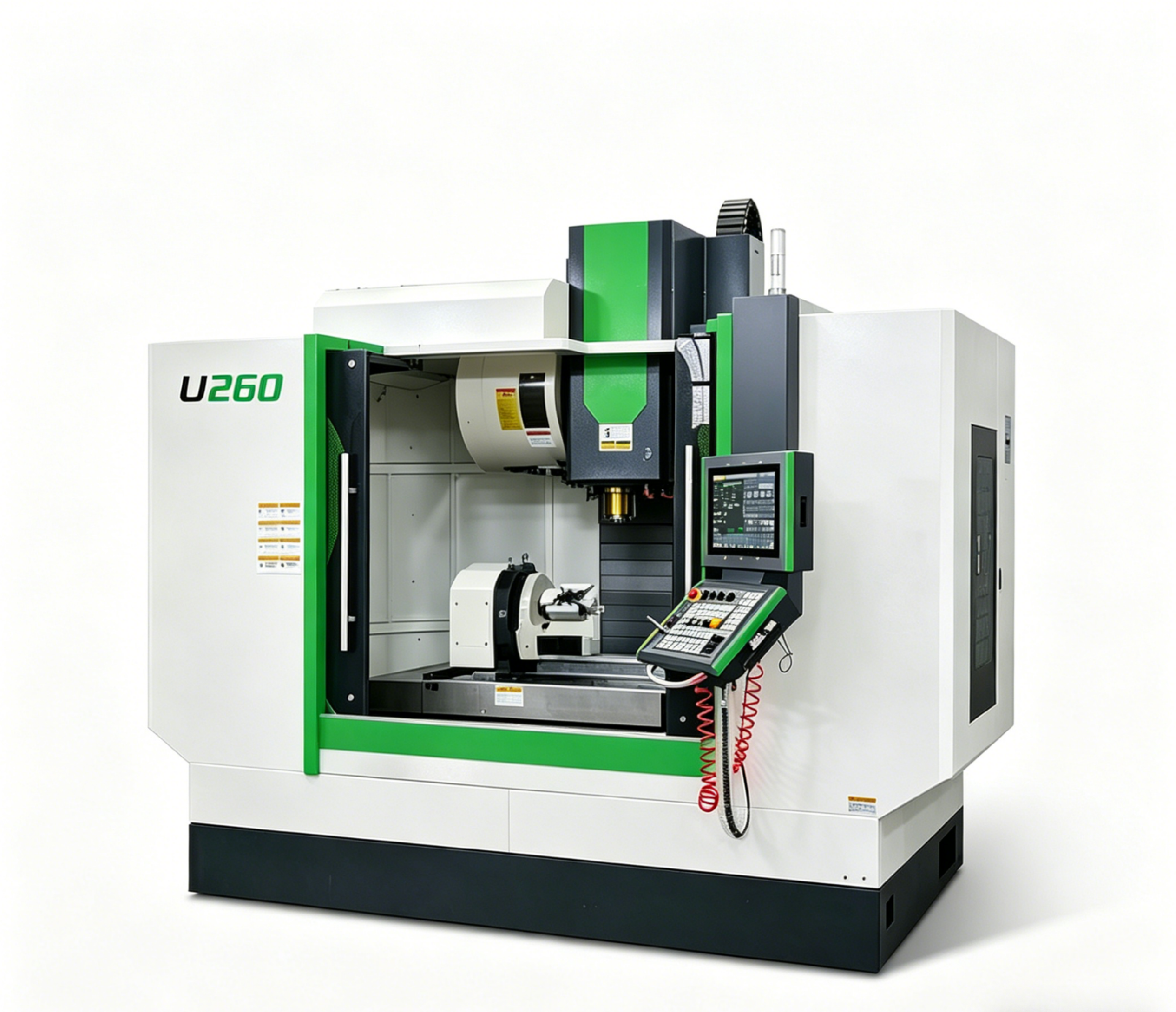

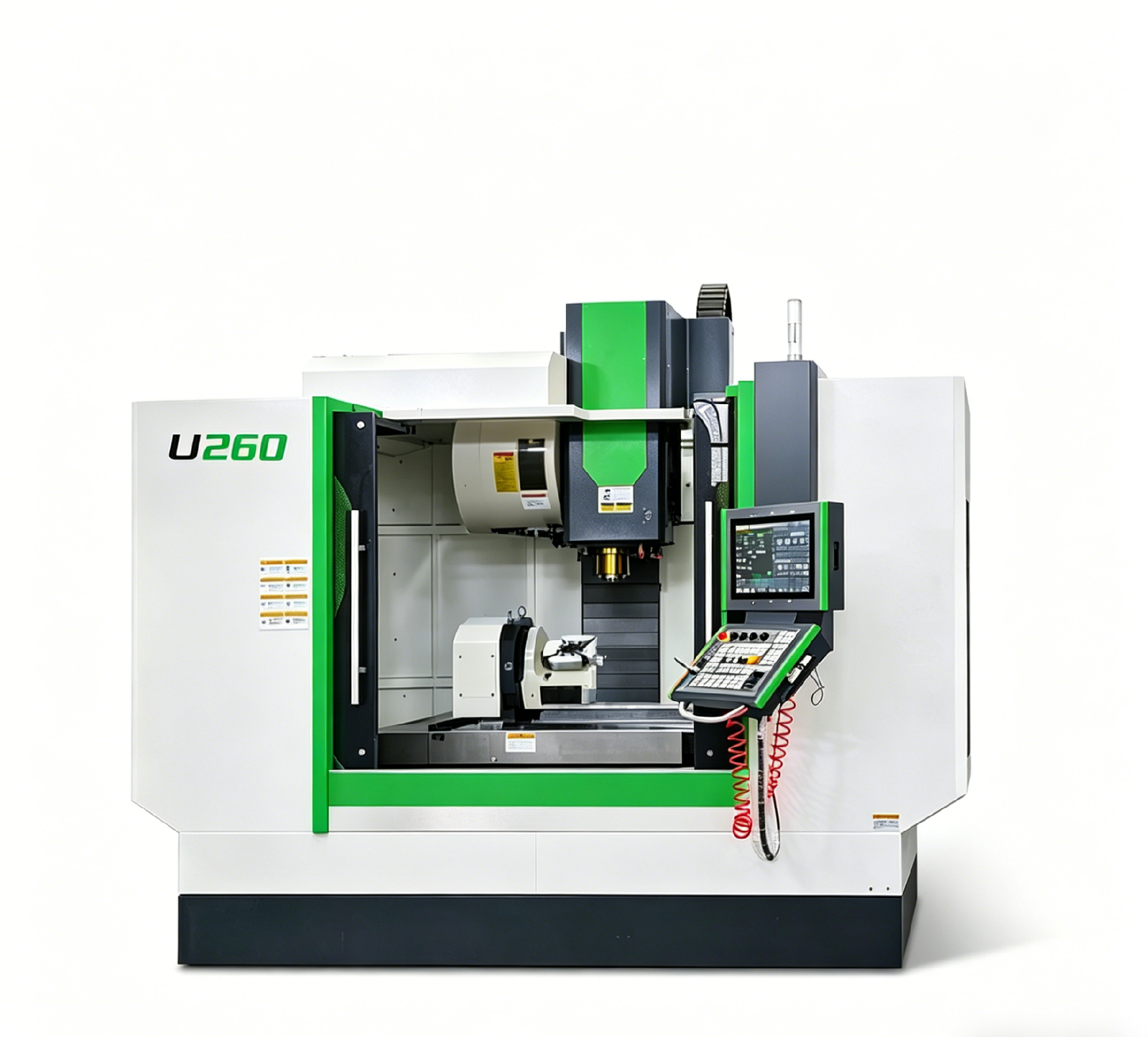

Centro de mecanizado compacto de 5 ejes U260
Centros de mecanizado de 5 ejes / Centros de mecanizado compactos de 5 ejes
Especificaciones técnicas
Parámetros de detalles del producto
Características clave
Tamaño reducido, recorridos de 850 x 600 x 600 mm
El U260 cubre un área de trabajo de 850/600/600 mm con un rango de mecanizado de 380 x 300 mm, por lo que cabe en una celda o una bahía pequeña sin renunciar al recorrido que necesitan la mayoría de los insertos de molde y las carcasas pequeñas.
Mesa giratoria de doble accionamiento directo
Una mesa con brida de 260 mm y orificio pasante de 50 mm soporta hasta 80 kg. Ambos ejes son de transmisión directa, por lo que no hay engranajes helicoidales que se desgasten y la indexación se mantiene constante en tiradas de producción largas.
Husillo de accionamiento directo de 11 kW a 12.000 rpm
El husillo mecánico funciona a 12.000 rpm con 11 kW de potencia en un soporte BBT40. Esto cubre trabajos de aluminio, latón y acero ligero con cortadores pequeños y medianos.
Rápidos de 24 m/min con ejes rápidos A y C
El avance rápido alcanza los 24 m/min en X, Y y Z, mientras que los ejes A y C indexan a 150 rpm y 300 rpm. El avance de corte es de 10 m/min lineal y de hasta 10 000 mm/min en el eje C, lo que mantiene corto el tiempo sin corte en piezas con múltiples funciones.
Aplicaciones primarias
El U260 es adecuado para trabajos pequeños con mucha mezcla que deben salir de la máquina por completo:
- Insertos de molde pequeños y portaelectrodos que necesitan cortes rebajados y acceso a las paredes laterales.
- Piezas de instrumentos médicos y dentales en acero inoxidable y titanio.
- Cuerpos de conectores, carretes de válvulas y pequeños componentes de potencia hidráulica.
- Lotes de taller donde una configuración de 5 ejes reemplaza dos o tres operaciones de 3 ejes.
¿Por qué elegir el U260?
Elija el U260 cuando la pieza sea pequeña pero la geometría no sea simple. Es el punto de entrada al trabajo de cinco ejes en el rango Handemo y comparte su lenguaje de control y herramientas con el resto de la línea, por lo que los operadores se mueven entre las máquinas sin una nueva curva de aprendizaje. Si sus piezas son más grandes, pase al U400. Si la misma pieza también necesita ser torneada, una máquina de torneado-fresado generalmente superará dos configuraciones separadas.
Parámetros del producto
| Modelo de máquina: U260 |
1.1 Recorrido del eje X: 850 mm 1.2 Recorrido del eje Y: 600 mm 1.3 Recorrido del eje Z: 600 mm 1.4 Rango de mecanizado: 380*300 |
| Mesa giratoria (doble accionamiento directo) 2.1 Diámetro de la brida de montaje: Φ260 2.2 Agujero central/diámetro del orificio pasante: Φ50 2.3 Capacidad de carga máxima: 80 kg 2.4 Diámetro: 150 mm |
| Husillo mecánico de accionamiento directo 3.1 Velocidad máxima: 12000 rpm 3.2 Potencia de salida: 11kW 3.3 Tipo de portaherramientas: BBT40 |
| avance rápido 4.1 Velocidad X, Y, Z: 24 m/min. 4.1.2 Velocidad del eje A: 150 rpm 4.1.3 Velocidad del eje C: 300 rpm |
| Avance de corte 5.1 Velocidad X, Y, Z: 10 m/min 5.2 Velocidad del eje A: 4000 mm/min 5.3 Velocidad del eje C: 10000 mm/min |
Tu preocupación
Nuestro compromiso
01Pagó el depósito; la producción aún no está programada y no hay fecha de entrega firme.
✓Confirmamos su espacio de producción por escrito antes de comenzar y le informamos en vivo el progreso de cada etapa.
02Pedido más barato en otro lugar, solo para encontrar componentes clave comprados e intercambiados.
✓Componentes originales y producción interna, con datos de inspección compartidos antes del envío.
03Mercancías estancadas en la frontera por documentos, permisos o control de exportaciones de doble uso.
✓Un equipo de aduanas interno y un archivo de doble uso que cumple con las normas: este es nuestro trabajo diario.
04Reservas canceladas, tarifas de destino sorpresa, máquinas dañadas u oxidadas en tránsito.
✓Embalaje y manejo logístico cuidadosos, y cuando algo sale mal, te lo informamos primero.
05Máquina apagada, nadie localizable, piezas de repuesto faltan meses.
✓Respuesta las 24 horas con registros rastreables y un kit de repuestos estándar en la caja.
06Perseguido para tomar una decisión, pero las preguntas que importan nunca son respondidas.
✓Respondemos lo que usted pregunta y nos comunicamos solo en los momentos clave: sin spam ni persecución.
07No puedo decir si es una fábrica real detrás de las cotizaciones o un intermediario.
✓Más de 1000 empleados y una fábrica de 220 000㎡: visítenos y verifíquenos en persona, en cualquier momento.
Obtenga una cotización para su aplicación
¿Necesita una máquina CNC adaptada a su línea de producción? Envíenos los dibujos de sus piezas y el tamaño del lote, y nuestros ingenieros le recomendarán el modelo, las herramientas y la configuración de accesorios que mejor se adapten.
Comuníquese con Handemo CNC al sales1@handemocnc.com o WhatsApp +86 135 6320 3038. También puede enviar una consulta aquí.
Preguntas frecuentes
Preguntas frecuentes
¿Cuál es la cantidad mínima de pedido para esta máquina?
Aceptamos pedidos a partir de 1 unidad. Cada máquina se fabrica bajo pedido con una inspección de calidad completa y el tiempo de entrega depende del modelo y los requisitos de personalización. Póngase en contacto con nuestro equipo de ventas para conocer los plazos de entrega actuales.
¿Se puede personalizar la máquina para mi aplicación?
Sí. Handemo ofrece personalización que incluye opciones de husillo, CNC sistemas de control (Fanuc, Siemens, GSK u otros), integración de automatización, configuraciones de 4º/5º eje, transportadores de virutas y herramientas especiales. Cuéntenos los requisitos de su pieza de trabajo y le propondremos la mejor configuración.
¿Ofrecen instalación y capacitación?
Sí. Proporcionamos instalación y puesta en servicio in situ, capacitación de operadores y documentación técnica. También está disponible soporte de video remoto para solución de problemas y optimización después de la entrega.
¿Cuál es su política de garantía?
La garantía estándar cubre la máquina herramienta durante 12 meses desde la instalación, incluido el soporte de repuestos. Los programas de mantenimiento preventivo y garantía extendida están disponibles a pedido.
¿Cómo se envía la máquina y cuánto tarda la entrega?
Exportamos a todo el mundo por contenedor o envío fraccionado con embalaje profesional. El tiempo de entrega depende del país de destino y del modelo solicitado. Nuestro equipo de exportación gestiona todo el proceso logístico incluida la documentación aduanera.
¿Puedo visitar la fábrica Handemo antes de realizar el pedido?
Ciertamente. Los clientes pueden visitar nuestra fábrica en Shandong, China, para realizar inspecciones de máquinas, pruebas de corte y conversaciones cara a cara. Regularmente recibimos a clientes internacionales de más de 150 países.
