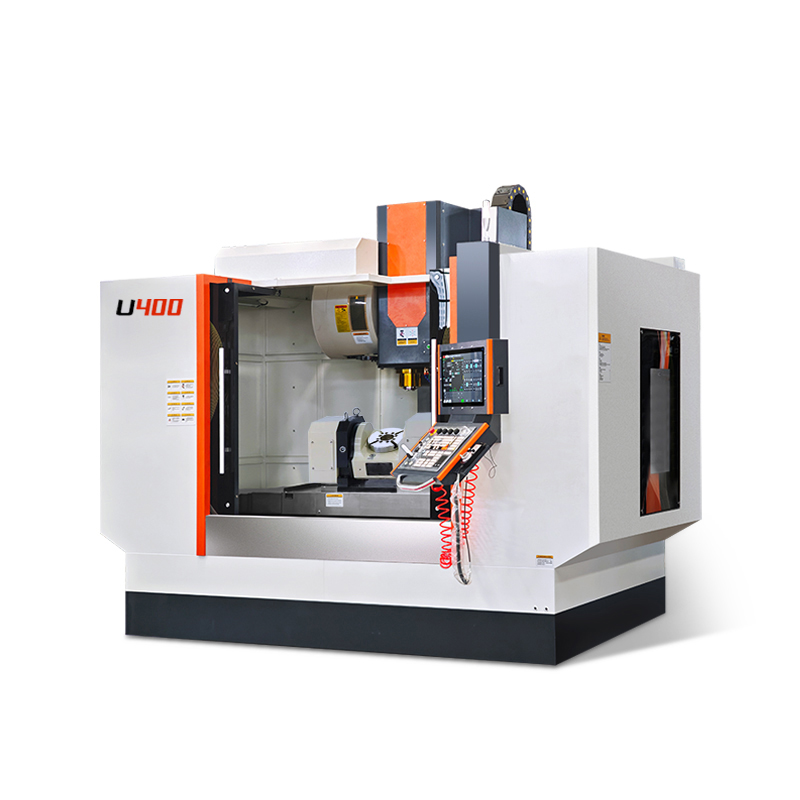

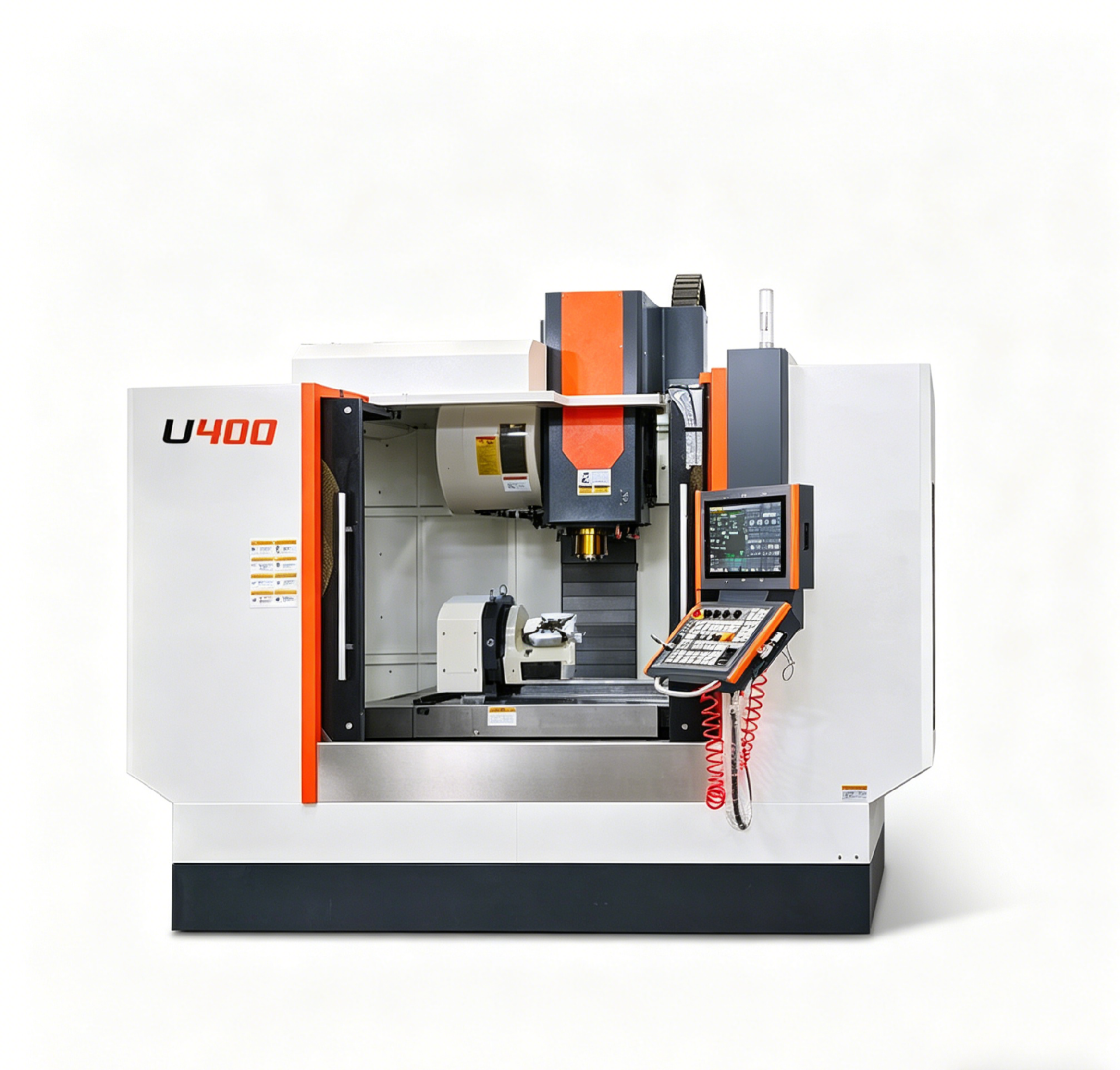

Centro de mecanizado compacto de 5 ejes U400
Centros de mecanizado de 5 ejes / Centros de mecanizado compactos de 5 ejes
Especificaciones técnicas
Parámetros de detalles del producto
Características clave
Recorridos de 1300 x 700 x 750 mm desde un marco compacto

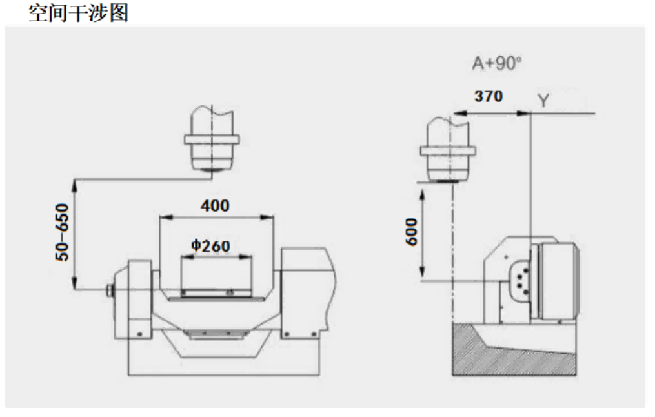

La U400 tiene un rango de mecanizado de 610 x 500 mm con recorridos X, Y y Z de 1300/700/750 mm, lo que es suficiente para carcasas y placas de molde que abarrotarían una máquina más pequeña de cinco ejes.
Mesa giratoria de accionamiento directo de 400 mm
Una mesa con brida de 400 mm y orificio central de 80 mm soporta hasta 200 kg. La transmisión directa en ambos ejes elimina el desgaste y el juego que las mesas accionadas por engranajes desarrollan con el tiempo.
Husillo de 11 kW funcionando a 12.000 rpm
El husillo mecánico de accionamiento directo ofrece 11 kW en un soporte BBT40 a velocidades de hasta 12.000 rpm, adecuado para cortar aluminio, latón y acero ligero con herramientas pequeñas y medianas.
Rápidos de 24 m/min con ejes indexados A y C
La marcha rápida alcanza los 24 m/min en los ejes lineales, y los ejes A y C indexan a 80 rpm y 150 rpm. El avance de corte funciona a 10 m/min lineal y 10.000 mm/min en el eje C.
Aplicaciones primarias
El U400 está diseñado para carcasas e inserciones medianas que aún necesitan cinco caras:
- Insertos de molde y núcleos con socavados y paredes en ángulo.
- Piezas tipo turbina e impulsor en aluminio y aleaciones ligeras.
- Carcasas médicas, ópticas y de instrumentos que requieren varias caras.
- Componentes de automatización y robótica con ángulos compuestos.
¿Por qué elegir el U400?
El U400 es el paso intermedio en la gama compacta de cinco ejes. Le brinda una mesa de 400 mm y recorridos más largos que la U260, pero mantiene el mismo diseño de mesa de accionamiento directo y plataforma de control, por lo que moverse entre las dos no significa comenzar de nuevo. Cuando las piezas necesitan torneado además de fresado, el rango de torneado cubre esa ruta.
Parámetros del producto
Modelo de máquina: U400 |
1.1 Recorrido del eje X: 1300 mm 1.2 Recorrido del eje Y: 700 mm 1.3 Recorrido del eje Z: 750 mm 1.4 Rango de mecanizado: 610*500 |
Mesa giratoria (doble accionamiento directo) 2.1 Diámetro de la brida de montaje: Φ400 2.2 Diámetro del orificio central/agujero pasante: Φ80H7/Φ60 2.3 Capacidad de carga máxima: 200 kg 2.4 Diámetro: 150 mm |
Husillo mecánico de accionamiento directo 3.1 Velocidad máxima: 12000 rpm 3.2 Potencia de salida: 11kW 3.3 Tipo de portaherramientas: BBT40 |
Recorrido rápido 4.1 Velocidad X, Y, Z: 24 m/min. 4.2 Velocidad del eje A: 80 rpm 4.3 Velocidad del eje C: 150 rpm |
Avance de corte 5.1 Velocidad X, Y, Z: 10 m/min 5.2 Velocidad del eje A: 4000 mm/min 5.3 Velocidad del eje C: 10000 mm/min |
Tu preocupación
Nuestro compromiso
01Pagó el depósito; la producción aún no está programada y no hay fecha de entrega firme.
✓Confirmamos su espacio de producción por escrito antes de comenzar y le informamos en vivo el progreso de cada etapa.
02Pedido más barato en otro lugar, solo para encontrar componentes clave comprados e intercambiados.
✓Componentes originales y producción interna, con datos de inspección compartidos antes del envío.
03Mercancías estancadas en la frontera por documentos, permisos o control de exportaciones de doble uso.
✓Un equipo de aduanas interno y un archivo de doble uso que cumple con las normas: este es nuestro trabajo diario.
04Reservas canceladas, tarifas de destino sorpresa, máquinas dañadas u oxidadas en tránsito.
✓Embalaje y manejo logístico cuidadosos, y cuando algo sale mal, te lo informamos primero.
05Máquina apagada, nadie localizable, piezas de repuesto faltan meses.
✓Respuesta las 24 horas con registros rastreables y un kit de repuestos estándar en la caja.
06Perseguido para tomar una decisión, pero las preguntas que importan nunca son respondidas.
✓Respondemos lo que usted pregunta y nos comunicamos solo en los momentos clave: sin spam ni persecución.
07No puedo decir si es una fábrica real detrás de las cotizaciones o un intermediario.
✓Más de 1000 empleados y una fábrica de 220 000㎡: visítenos y verifíquenos en persona, en cualquier momento.
Obtenga una cotización para su aplicación
¿Necesita una máquina CNC adaptada a su línea de producción? Envíenos los dibujos de sus piezas y el tamaño del lote, y nuestros ingenieros le recomendarán el modelo, las herramientas y la configuración de accesorios que mejor se adapten.
Comuníquese con Handemo CNC al sales1@handemocnc.com o WhatsApp +86 135 6320 3038. También puede enviar una consulta aquí.
Preguntas frecuentes
Preguntas frecuentes
¿Cuál es la cantidad mínima de pedido para esta máquina?
Aceptamos pedidos a partir de 1 unidad. Cada máquina se fabrica bajo pedido con una inspección de calidad completa y el tiempo de entrega depende del modelo y los requisitos de personalización. Póngase en contacto con nuestro equipo de ventas para conocer los plazos de entrega actuales.
¿Se puede personalizar la máquina para mi aplicación?
Sí. Handemo ofrece personalización que incluye opciones de husillo, CNC sistemas de control (Fanuc, Siemens, GSK u otros), integración de automatización, configuraciones de 4º/5º eje, transportadores de virutas y herramientas especiales. Cuéntenos los requisitos de su pieza de trabajo y le propondremos la mejor configuración.
¿Ofrecen instalación y capacitación?
Sí. Proporcionamos instalación y puesta en servicio in situ, capacitación de operadores y documentación técnica. También está disponible soporte de video remoto para solución de problemas y optimización después de la entrega.
¿Cuál es su política de garantía?
La garantía estándar cubre la máquina herramienta durante 12 meses desde la instalación, incluido el soporte de repuestos. Los programas de mantenimiento preventivo y garantía extendida están disponibles a pedido.
¿Cómo se envía la máquina y cuánto tarda la entrega?
Exportamos a todo el mundo por contenedor o envío fraccionado con embalaje profesional. El tiempo de entrega depende del país de destino y del modelo solicitado. Nuestro equipo de exportación gestiona todo el proceso logístico incluida la documentación aduanera.
¿Puedo visitar la fábrica Handemo antes de realizar el pedido?
Ciertamente. Los clientes pueden visitar nuestra fábrica en Shandong, China, para realizar inspecciones de máquinas, pruebas de corte y conversaciones cara a cara. Regularmente recibimos a clientes internacionales de más de 150 países.
