Formas de caja frente a guías lineales: cómo elegir

Pregunte a dos maquinistas si una máquina debe tener guías lineales o encajonadas y obtendrá dos respuestas opuestas y seguras. Ambos tienen razón, porque la cuestión no es cuál es mejor. Es cuál coincide con el trabajo sobre la mesa. Un taller que corta pasadas profundas e interrumpidas en una pieza fundida necesita amortiguación y rigidez. Un taller que trabaja con aluminio a gran velocidad con herramientas pequeñas necesita aceleración y baja fricción. Este artículo establece cómo se comporta cada tipo, dónde gana su coste cada uno y las disposiciones mixtas que son comunes en los centros de mecanizado modernos.

▶Vídeo

Qué tiene que hacer un sistema de guía

El sistema de guía transporta la mesa o la columna, la mantiene en línea recta y resiste la fuerza de corte que intenta empujarla fuera de esa línea. Tiene que hacerlo sin dejar que la corredera se levante, gire o vibre. Todo lo demás (velocidad, vida útil, mantenimiento) se deriva de cómo se construye la máquina para cumplir con ese requisito.

Dos números son los más importantes. La primera es la rigidez: hasta qué punto se desvía el deslizamiento bajo una fuerza determinada. El segundo es la amortiguación: la rapidez con la que una vibración desaparece una vez que comienza. Un sistema de guía con alta rigidez pero poca amortiguación mantendrá la posición bajo una carga constante y aún vibrará en un corte pesado e interrumpido.

Formas de caja

Una vía de caja es una superficie deslizante raspada a mano o rectificada, generalmente de hierro fundido, a veces endurecida y a veces revestida con un material de baja fricción como Turcita o un polímero relleno de bronce. La mesa o columna se desplaza sobre una cara de contacto ancha y plana, y la carga se distribuye sobre un área grande en lugar de sobre un puñado de contactos rodantes. Las vías de caja también se denominan vías deslizantes o vías duras, y la terminología cambia entre regiones.

Las ventajas son reales. La gran área de contacto proporciona una gran rigidez en todas las direcciones, incluida la dirección de torsión que las guías rodantes manejan menos bien. El hierro fundido sobre un revestimiento de baja fricción amortigua fuertemente las vibraciones, razón por la cual una máquina formadora de cajas tiende a sonar tranquila en un corte pesado. Las guías en forma de caja sobreviven mejor a los cortes interrumpidos, las incrustaciones duras y las piezas fundidas en bruto que los elementos rodantes, que pueden sufrir abolladuras por una viruta que llega al riel.

Las compensaciones son la fricción y la velocidad. Una guía deslizante necesita lubricación continua y pierde parte de la fuerza motriz debido a la fricción, por lo que las velocidades de desplazamiento rápido y la aceleración son menores que las de un sistema rodante del mismo tamaño. También necesita atención más frecuente, se desgasta durante una larga vida y eventualmente necesita ser raspado o reajustado.

Guías lineales

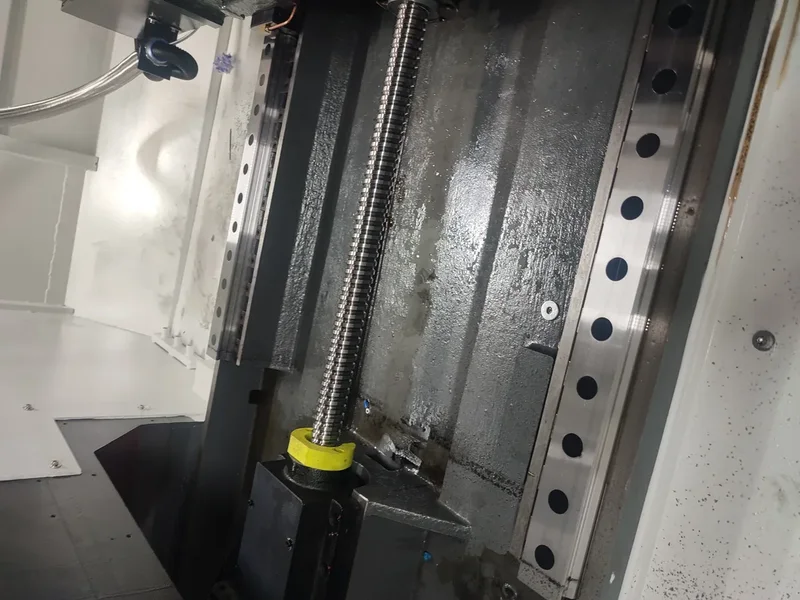

Una guía lineal es un carril endurecido con elementos rodantes (bolas o rodillos) que se extienden entre el carril y un bloque. Un rodamiento de recirculación transporta la carga a través de los elementos rodantes en lugar de a través de una superficie deslizante. Debido a que el contacto es rodante, la fricción es baja y constante, lo que significa que el eje puede acelerar con fuerza y ​​mantener altas velocidades de avance sin perder posición debido al deslizamiento.

Las ventajas son velocidad, precisión y bajo mantenimiento. Los bloques precargados eliminan casi todo el espacio libre, por lo que la corredera sigue de cerca al variador incluso en movimientos pequeños. El riel y el bloque se compran como un conjunto combinado con una vida útil larga y predecible, y solo es necesario rellenar la lubricación en lugar de monitorearla como una película.

Las compensaciones son la moderación y la tolerancia al abuso. Un contacto rodante tiene un área de contacto pequeña, por lo que una guía lineal se desvía más bajo la misma fuerza que una guía de caja bien hecha de tamaño comparable, y amortigua mal las vibraciones. Una abolladura en un riel debido a una pieza caída o una viruta atrapada es un defecto permanente que se manifiesta como un golpe en el eje. Por ese motivo, las guías lineales suelen estar protegidas con cubiertas, fuelles o limpiadores de guías, y la máquina se mantiene más limpia de lo que necesita una máquina de guías lineales.

El arreglo mixto

Muchos centros de mecanizado no son ni lo uno ni lo otro. Un diseño común coloca guías en forma de caja en el eje que soporta la mayor carga de corte (a menudo Z, porque es ahí donde la columna o el cabezal del husillo se empuja con más fuerza) y guías lineales en los ejes donde la velocidad importa más. Ese arreglo compra la amortiguación donde el corte lo exige y la aceleración donde el tiempo del ciclo lo exige.

La elección también pasa por el resto de la máquina. Las vías tipo caja sugieren una estructura más pesada y un accionamiento de tamaño adecuado para la fricción por deslizamiento. Las guías lineales sugieren una estructura más liviana, unidades más rápidas y más atención a la protección contra virutas y refrigerante. Una máquina está diseñada como un todo y cambiar un sistema por otro no es un cambio igual.

Cómo decidimos un trabajo real

Cuatro preguntas clasifican rápidamente la mayoría de los trabajos. ¿Cuál es el material: hierro fundido y acero empujando una carga de herramienta pesada e interrumpida, o aluminio y plástico a alta velocidad con herramientas pequeñas? ¿Qué profundidad de corte importa: desbastar una pasada o varias? ¿Cuántas caras y herramientas hay en el ciclo, entonces, cuánto movimiento rápido se desperdicia? Y qué difícil es sujetar la pieza, porque una pieza a la que hay que acercarse suavemente se adapta a una configuración con menos vibraciones.

Cuando la pieza es una pieza fundida grande, el corte es profundo y el acabado proviene de la amortiguación en lugar de la velocidad del husillo, las guías en forma de caja en los ejes pesados ​​son la respuesta práctica. Cuando las piezas son más pequeñas, el material es liviano, las herramientas son pequeñas y el tiempo de ciclo es lo que se lucha, las guías lineales triunfan. Cuando el taller fabrica ambas, una máquina mixta o dos máquinas diferentes suele ser más barata que una combinada.

Preguntas frecuentes

¿Son mejores las guías en forma de caja que las guías lineales?

Ninguno de los dos es mejor en general. Las guías en forma de caja brindan mayor rigidez y mucha mejor amortiguación, lo que se adapta a cortes pesados ​​e interrumpidos en hierro fundido y acero, y toleran un taller más sucio. Las guías lineales brindan menor fricción, mayor velocidad y aceleración, y una vida útil más predecible, lo que se adapta al trabajo a alta velocidad en materiales más livianos con herramientas más pequeñas.

¿Por qué las máquinas de servicio pesado todavía usan cajas?

Porque la amortiguación es lo que mantiene silencioso un corte pesado e interrumpido. Un contacto deslizante grande absorbe la vibración que un contacto rodante transmitiría a la herramienta y resiste la carga de torsión de un corte profundo de una manera que es más difícil de lograr con una guía rodante de tamaño similar. El costo es la velocidad, que importa menos en una máquina pesada que realiza grandes cortes que en cortes rápidos.

¿Las guías lineales se desgastan más rápido que las guías en caja?

Normalmente no. Una guía lineal es un conjunto sellado con una vida útil nominal y no desarrolla el desgaste por deslizamiento que es necesario volver a raspar. Lo que no sobrevive es el daño: un carril abollado cambia el eje para siempre. Las cajas son más tolerantes con un taller que no está impecable, pero que necesita lubricación y atención periódica durante una larga vida.

¿Puede una máquina tener guías lineales en un eje y guías lineales en el otro?

Sí, y es común. Colocar las guías deslizantes en el eje que soporta la carga de corte más pesada y guías lineales en los ejes donde la velocidad importa le da a la máquina amortiguación donde el corte la necesita y aceleración donde el tiempo del ciclo la necesita. La estructura de la máquina y los accionamientos se diseñan en torno a esa combinación en lugar de elegirse de forma independiente.
