¿Qué es un torno de bancada inclinada CNC? Diseño y beneficios
Pregúntele a dos personas qué hace que un torno de bancada inclinada sea diferente y obtendrá dos respuestas. Se dirá que se trata de que las virutas caigan claras. El otro dirá que se trata de rigidez. Ambos tienen razón y ninguno explica por qué la cama está inclinada en el ángulo que tiene, ni cuánto cuesta a cambio ese ángulo. Este artículo trata sobre el diseño en sí: por qué la bancada de un centro de torneado está colocada en ángulo, qué significan los ángulos comunes, qué ofrece la disposición y cómo saber si el torno que tiene delante está construido para el trabajo que tiene.
VídeoQué torno de bancada inclinada CNC es
Un torno de bancada inclinada CNC es un centro de torneado cuya bancada está inclinada en lugar de horizontal. El husillo se encuentra en la parte superior de la pendiente y la torreta se desplaza a lo largo de la pendiente debajo de ella, por lo que la herramienta se acerca a la pieza de trabajo desde arriba y hacia un lado en lugar de hacerlo directamente desde el frente.
La pieza sigue girando horizontalmente sobre el eje del husillo. La cama, la torreta y las correderas son lo que se inclina. Un torno de cama vertical lleva la misma idea más allá y levanta la cama hasta que esté casi vertical; Una máquina de bancada inclinada se sitúa entre la bancada plana y la bancada vertical tanto en geometría como en comportamiento.
Ésa es la definición completa, y de ella se desprende todo lo que hace bien un torno de bancada inclinada.
Por qué la cama está inclinada
Tres problemas con un torno de bancada plana se resuelven inclinando la bancada, y vale la pena nombrarlos por separado porque a menudo se mezclan.
El primero es la evacuación de virutas. En un lecho plano las virutas caen sobre el lecho, las guías y la pieza, y el operador tiene que retirarlas. Incline la plataforma y la gravedad hace el trabajo: las virutas caen por la pendiente y se alejan de la zona de corte hacia el transportador. Esto es más importante en materiales dúctiles y en torneado profundo, donde una base plana se convierte en un lugar para que se acumulen hilos de virutas alrededor de la herramienta.
El segundo es la rigidez. Una base inclinada coloca el soporte de la herramienta más cerca de la línea de la fuerza de corte, de modo que la carga viaja hacia la base a través de un camino más corto y con menos voladizo. Un torno de bancada plana tiene la torreta en voladizo hacia adelante y hacia arriba para alcanzar la pieza de trabajo; una base inclinada lleva la herramienta a lo largo de la pendiente, lo que constituye una disposición más rígida para la misma masa de fundición. La pieza fundida también se puede hacer más profunda y pesada sin que la máquina sea más alta o más ancha.
El tercero es el acceso y la carga. Con la cama inclinada hacia atrás, la cara del husillo y el mandril están abiertos y accesibles. Cargar una pieza, cambiar las mordazas y observar el corte es más fácil que en una máquina de bancada plana, donde el carro transversal se encuentra entre el operador y el trabajo.
Qué significa la cama inclinada de 15 grados
El ángulo más común en los centros de torneado de uso general es de alrededor de 45 grados, pero una familia específica de máquinas utiliza un ángulo de bancada mucho menos profundo (una bancada inclinada de 15 grados) y el ángulo se elige por una razón más que como un compromiso.
Un ángulo poco profundo mantiene el centro de gravedad de la máquina bajo y la geometría de la cama cerca de una cama plana en algunos aspectos, al mismo tiempo que permite que las virutas caigan limpias. En un torno de bancada inclinada de 15 grados, la pieza fundida puede ser compacta y la máquina puede ser más corta de adelante hacia atrás, lo que importa cuando el espacio del piso es reducido o cuando la máquina es una de varias en una celda.
Un ángulo más pronunciado brinda más ayuda a las virutas y le brinda al operador una mayor apertura para trabajar. El oficio es una máquina más alta, más profunda y un casting diferente. Los fabricantes de máquinas que citan un ángulo específico describen la fundición y el diseño que han estandarizado, por lo que es útil preguntar sobre el ángulo al comparar dos tornos que por lo demás parecen similares.
Las ventajas, expresadas claramente
- Las virutas se caen de la zona de corte y se limpian solas, por lo que el operador dedica menos tiempo a limpiar las virutas y daña menos superficies acabadas.
- El soporte de la herramienta está más cerca del trabajo, lo cual es una disposición más rígida para la misma masa de fundición y se nota en el acabado durante cortes interrumpidos y pesados.
- El husillo está abierto al operador, por lo que la carga, los cambios de mandíbula y la inspección son más rápidos.
- El lecho drena el refrigerante hacia el tanque en lugar de dejar que se acumule alrededor de las guías deslizantes.
- La pieza fundida se puede hacer profunda y rígida sin que sea difícil acceder a la máquina.
La única ventaja que a menudo se afirma en los tornos de bancada inclinada y que merece atención es la precisión. El ángulo por sí solo no crea precisión. Lo que hace es hacer que una estructura rígida y con buen drenaje sea más fácil de construir, y la precisión proviene de la rigidez y el comportamiento térmico.
A qué se rinde un torno de bancada inclinada
Un torno de bancada inclinada no es mejor en todo, y vale la pena conocer las ventajas y desventajas honestas.
Es una fundición más pesada que una máquina de bancada plana de la misma capacidad, por lo que normalmente cuesta más y ocupa más espacio. Un torno de bancada plana utilizado para ejes largos y delgados, o para trabajos en los que una bancada con espacio y una longitud de bancada larga son importantes, todavía hace cosas que una máquina de bancada inclinada no hace. Y en piezas muy largas, una plataforma plana con una disposición estable y contrapunto puede ser la respuesta más sencilla.
Cuando las piezas son cortas, numerosas y necesitan control de viruta, la máquina de bancada inclinada gana claramente. Cuando las piezas son largas y delgadas, la elección es mucho más abierta.

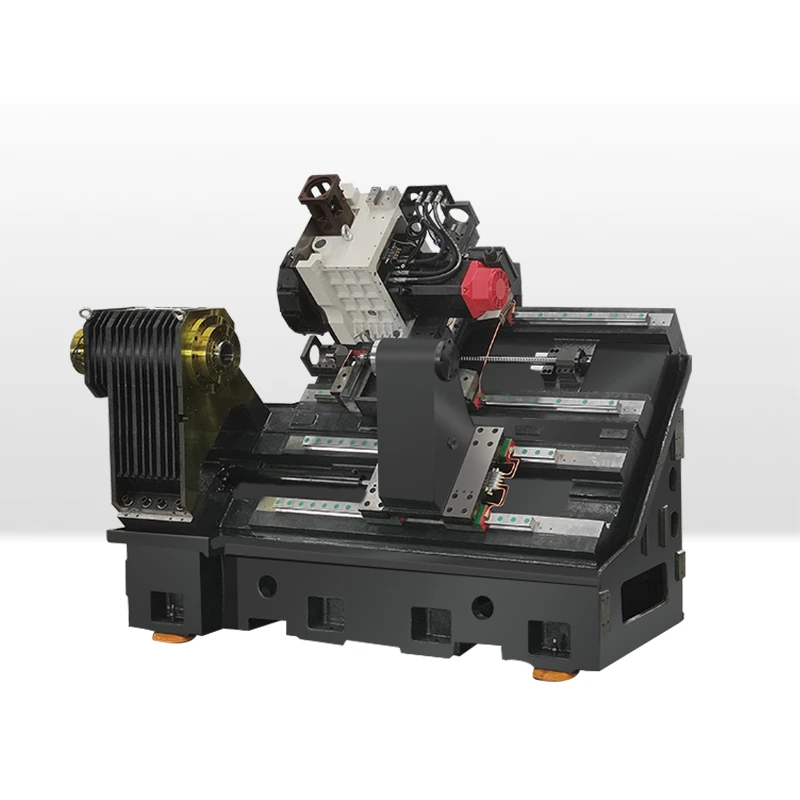

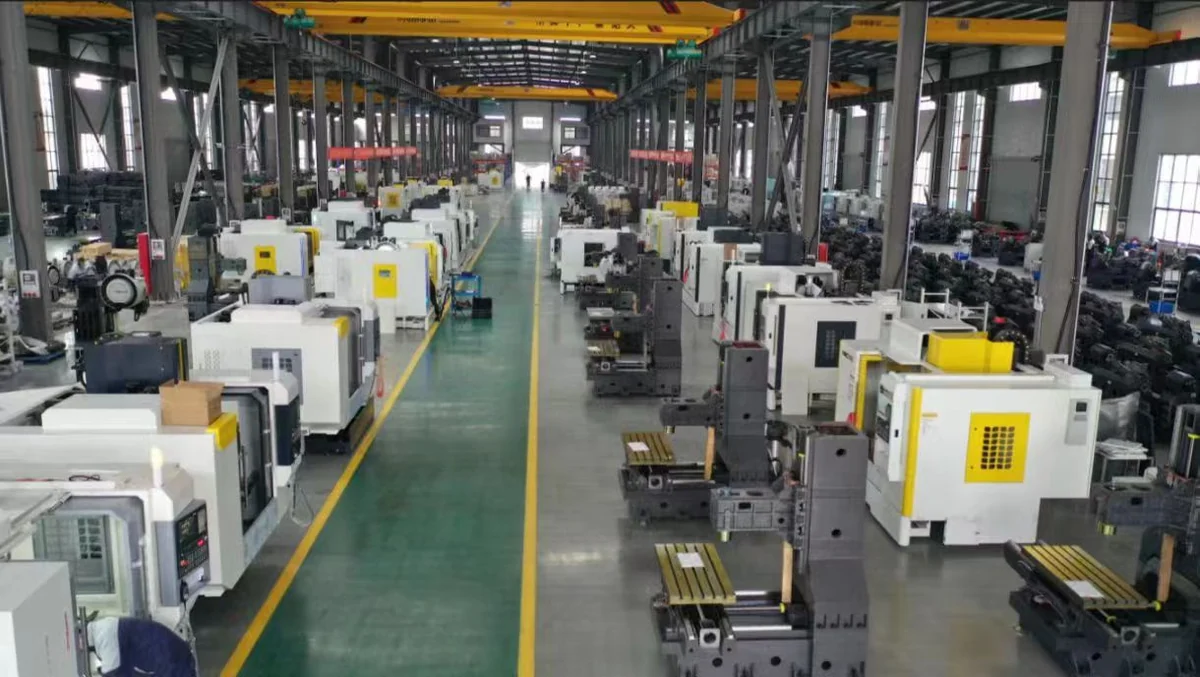

Cómo está construida la cama y por qué se nota en el corte
Dos camas con el mismo ángulo inclinado pueden comportarse de manera muy diferente, y las diferencias están en la fundición y las guías más que en el ángulo.
Una cama de hierro fundido, envejecida adecuadamente y mecanizada después del envejecimiento, mantiene su geometría durante años. Las cajas en la base brindan una gran área de contacto y una gran amortiguación, lo que se adapta a cortes intensos y trabajos interrumpidos; Las guías lineales ofrecen menor fricción y movimientos más rápidos, lo que se adapta a los ciclos de producción en los que la máquina dedica más tiempo a posicionar que a cortar. Las máquinas que utilizan una base integral (una pieza fundida que soporta tanto el cabezal como las superficies de la guía en lugar de varias piezas fundidas atornilladas entre sí) evitan las juntas que se mueven con la temperatura y la carga.
Por eso también vale la pena preguntar en un presupuesto sobre la construcción de camas. El husillo, la torreta y el control se especifican en el folleto. La cama muchas veces se describe con una sola palabra, y es la pieza que decide cómo se siente la máquina después de dos años de trabajo.
Leer una hoja de especificaciones para la cama
Cuando se comparan dos tornos de bancada inclinada, vale la pena destacar cuatro cosas de la sábana antes que nada.
La longitud máxima de giro y el diámetro máximo de giro deciden juntos la envolvente que realmente ofrece la máquina, y normalmente se cotizan en condiciones más generosas que las reales. El orificio del husillo decide la barra más grande que la máquina puede pasar a través del husillo. El tamaño del mandril le indica la clase de pieza de manera más confiable que la mayoría de las otras cifras. Y el tipo de plataforma (en forma de caja o guía lineal, una pieza fundida o varias) le indica para qué está construida la máquina.
La torreta y el número de estaciones de herramientas deciden entonces cuántas operaciones puede realizar la máquina sin un cambio de herramienta fuera del programa, lo que en un centro de torneado suele ser el límite de cuántas piezas salen completas de la máquina.
Preguntas frecuentes
¿Qué es un torno de bancada inclinada CNC?
Se trata de un centro de torneado cuyo lecho no es horizontal, sino inclinado, con el husillo en la parte superior del plano inclinado y la torreta desplazándose a lo largo del mismo. La pieza de trabajo sigue girando sobre un eje horizontal. La base en ángulo permite que las virutas caigan lejos de la zona de corte y acerca el soporte de la herramienta al trabajo.
¿Cuáles son las ventajas de utilizar tornos de bancada inclinada CNC?
Las virutas se limpian solas en lugar de acumularse en la bancada y la pieza, la herramienta se soporta de forma más rígida para la misma masa de máquina, el husillo está abierto y es fácil de cargar, y el refrigerante se drena lejos de las guías deslizantes. El resultado es que el operador dedica menos tiempo a limpiar virutas y un acabado más uniforme en cortes pesados o interrumpidos.
¿Qué significa una cama inclinada de 15 grados?
Describe qué tan lejos está inclinada la cama respecto de la horizontal. Una bancada inclinada de 15 grados es un ángulo poco profundo, elegido cuando el constructor quiere una máquina compacta con un centro de gravedad bajo que aún elimine virutas. Los ángulos más pronunciados eliminan las virutas de manera más agresiva pero hacen que la máquina sea más alta y profunda.
¿Es un torno de bancada inclinada más preciso que un torno de bancada plana?
No por el ángulo en sí. El lecho inclinado hace que sea más fácil construir una estructura rígida y con buen drenaje, y la rigidez y la estabilidad térmica son las que producen precisión. Un torno de bancada plana bien construido también puede mantener la precisión. Las verdaderas ventajas de la bancada inclinada son el control de virutas, el soporte de herramientas y el acceso.
¿Los tornos de bancada inclinada son buenos para ejes largos?
Son buenos para las piezas cortas y medianas que manejan la mayoría de los talleres de torneado y para piezas donde el control de viruta es importante. Con ejes muy largos y delgados, una máquina de bancada plana con una bancada larga, una estabilidad y un contrapunto aún puede ser la opción más sencilla, porque la longitud de la bancada importa más que la eliminación de virutas en ese tipo de trabajo.
¿Debo elegir guías lineales o encajonadas en un torno de bancada inclinada?
Las formas en caja brindan un área de contacto más grande y más amortiguación, lo que se adapta a cortes pesados e interrumpidos. Las guías lineales ofrecen una menor fricción y un posicionamiento más rápido, lo que se adapta a los ciclos de producción en los que la máquina se mueve más de lo que corta. La elección depende del trabajo, no de la moda.
Elegir entre los dos tipos de cama
Si la decisión aún está abierta, el artículo complementario Cama inclinada versus cama plana CNC Tornos toma la opinión del comprador y analiza los casos en los que cada uno gana. Éste se ha quedado con la máquina; ese es sobre el trabajo.
