VMC vs HMC: cómo elegir y cómo comprar
VMC o HMC es una de las primeras decisiones que toma un taller y, por lo general, se toma mal. Las dos máquinas están diseñadas para trabajos diferentes, y la incorrecta aparece más tarde como husillos inactivos o configuraciones que parecen nunca terminar. Esta guía los sitúa uno al lado del otro y luego lleva la pregunta un paso más allá: qué buscar cuando se compra uno y qué separa a una máquina que aún conservará su geometría dentro de cinco años de otra que no lo hará.
VídeoQué es un centro de mecanizado vertical
Un centro de mecanizado vertical tiene el husillo boca abajo sobre la mesa. La herramienta apunta a la pieza de trabajo desde arriba, lo que la convierte en la elección natural para placas planas, troqueles, moldes, soportes y cualquier cosa que necesite planeado, taladrado y roscado desde una dirección. Un VMC es más sencillo de configurar, cuesta menos y resulta familiar para casi todos los operadores.
Debido a que el eje desciende desde arriba, un VMC es fácil de cargar y de observar. Un operador puede ver el corte y alcanzar la pieza sin muchos problemas, lo que la convierte en una máquina muy accesible para un taller que está comenzando a realizar su propio mecanizado o un taller que ejecuta una amplia combinación de piezas.
Qué es un centro de mecanizado horizontal

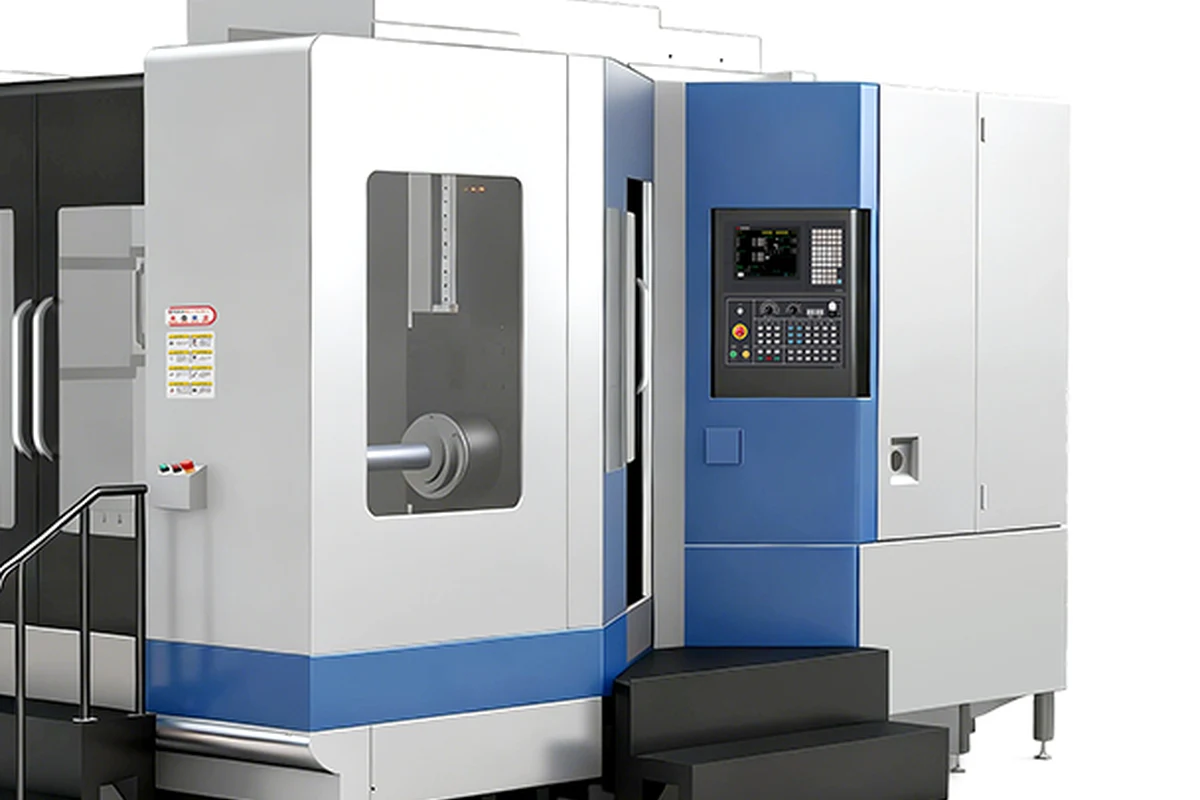

Un centro de mecanizado horizontal tiene el husillo paralelo a la mesa, por lo que la herramienta entra por un lateral. Las virutas se caen del corte en lugar de acumularse en la pieza, lo que ayuda en cavidades profundas, perforaciones profundas y cortes pesados. La pieza de trabajo puede ser una caja, un colector o una pieza fundida que necesita trabajo en varios lados.
El verdadero punto fuerte de una HMC es que la pieza de trabajo se puede indexar. Con un sistema de paletas o una mesa giratoria, la máquina gira la pieza para que el husillo llegue a varias caras de una sola vez. Eso es lo que hace que una HMC sea productiva en trabajos repetidos: mantiene el husillo cortando mientras el operador carga la siguiente pieza en la paleta fuera de la máquina.
En qué se diferencian los dos
La orientación del eje determina casi todas las demás diferencias. Un VMC trabaja sobre una superficie horizontal. Una HMC trabaja lateralmente en una pieza que se puede girar. Ese único cambio decide la limpieza del chip, cuántas caras puede alcanzar una configuración y el costo de la máquina.
- Un VMC se adapta a trabajos planos, troqueles, moldes y piezas únicas.
- Un HMC se adapta a cajas, colectores y piezas fundidas de múltiples caras en cantidad.
- Un VMC suele ser más económico y rápido de configurar.
- Una HMC cuesta más pero es más productiva una vez que se repiten las piezas.
- Un VMC alcanza una cara por configuración; un HMC alcanza varios sin volver a sujetarlos.
Donde gana un VMC
Un centro de mecanizado vertical es la opción más versátil para un taller de trabajo. Si el trabajo consiste principalmente en formas planas, matrices, moldes y soportes, un VMC lo cubre bien. Es fácil de programar, fácil de configurar y fácil de aprender para el operador. Para trabajos en el taller de herramientas y piezas únicas, un VMC es la forma más rápida de obtener una pieza terminada.
Si no sabe qué funcionará la tienda el próximo mes, un VMC es la apuesta más segura. Mecanizará casi cualquier cosa que fabrique un taller pequeño y no necesita un sistema de paletas ni un eje giratorio para ser útil.
Donde gana una HMC
Un centro de mecanizado horizontal gana su costo cuando mecaniza piezas repetidas con características en varias caras. El sistema de paletas permite cortar una pieza mientras el operador carga la siguiente, por lo que el husillo no está esperando. El índice giratorio permite que una configuración cubra varios lados, lo que elimina el tiempo de manipulación y el error que conlleva.
Si una pieza es una caja, una carcasa o un colector que necesita trabajo en tres o cuatro lados, un HMC lo hace en menos configuraciones que un VMC. En una repetición, esa diferencia no es pequeña; es la diferencia entre una máquina que se amortiza sola y otra que no.
Las compensaciones que realmente importan
Dos figuras deciden la mayor parte y ninguna aparece en el folleto en la forma que importa.
El primero es el tiempo de manipulación por pieza. Sume el tiempo que dedica una pieza a sujetarse, soltarse, moverse, volver a datarse e inspeccionarse entre operaciones y compararlo con el tiempo de corte. Cuando la manipulación representa una gran parte del total, una HMC con un palé y una mesa giratoria elimina la mayor parte. Cuando la manipulación es pequeña porque la pieza es simple, una VMC es la máquina más barata que realiza el mismo trabajo.
El segundo es el número de lados que llevan trabajo. Una cara, o dos caras opuestas, es territorio VMC. Tres o cuatro lados en la misma pieza, o un patrón de orificios que tiene que relacionarse con caras en ángulo recto, es donde la indexación del HMC deja de ser una conveniencia y comienza a ser la razón por la que la pieza es precisa.
Elegir una máquina para piezas multifacéticas
Cuando la pieza tiene trabajo en varios lados, algunas preguntas resuelven rápidamente la especificación.
¿Cuántas caras tienen rasgos y están en ángulo recto entre sí? Una pieza con cuatro caras se adapta a una lápida con dos o cuatro accesorios, por lo que la máquina indexa cada uno de ellos por turno. ¿Qué peso y tamaño tiene la pieza? El palet y la mesa giratoria deben transportarlo e indexarlo con precisión, y la capacidad de carga cubre la pieza y el dispositivo juntos. ¿Y cuántas piezas por mes? Por debajo de cierto volumen, el tiempo de preparación de un sistema de paletas es difícil de recuperar y un VMC con un cuarto eje puede ser la mejor compra.
Si está comparando las dos máquinas con una familia específica de piezas, Centro de mecanizado vertical versus horizontal: piezas multicara lleva la decisión más allá, y Cómo elegir un centro de mecanizado para piezas de cajas y carcasas analiza la carcasa en detalle.
Qué buscar al comprar un centro de mecanizado horizontal
Comprar una HMC es un compromiso mayor que comprar una VMC, por lo que las preguntas que vale la pena hacer cambian. Un HMC pasa gran parte de su vida cortando cargas pesadas e interrumpidas en una pieza que se indexa entre ellas, por lo que la estructura y el sistema de posicionamiento soportan una mayor carga.
Comience con la estructura. Una pieza fundida ancha y pesada con guías en forma de caja se adapta a cortes pesados y brinda la amortiguación que mantiene plana una cara grande. Las guías lineales son más rápidas de colocar y mejores para ciclos dominados por muchos movimientos cortos. En una máquina horizontal, la columna lleva el cabezal sobre la pieza, por lo que la rigidez de la columna y la forma en que se apoya el cabezal deciden cómo se comporta la máquina en extensión completa.
Luego el palet y la mesa giratoria. Pregunte por la precisión de indexación y repetibilidad de la mesa, porque de ella se desprenden todas las caras de cada pieza. Pregunte cómo se ubica y sujeta la plataforma, porque una plataforma que se asienta de manera diferente cuando se cambia hace que todos los trabajos en esa plataforma estén fuera de posición. Y pregunte por la capacidad de carga de ambos, ya que la pieza y el accesorio juntos son lo que llevan.
Luego el chip y el sistema de refrigeración, que es donde es fácil equivocarse en una máquina horizontal. Las virutas caen sobre la máquina en lugar de sobre la pieza, por lo que el transportador, el lavado y el tanque tienen que coincidir con el material: el hierro fundido produce virutas finas y pesadas que se asientan, el aluminio produce virutas livianas que flotan y el acero produce virutas fibrosas que se envuelven. Pregunte para qué está configurada la máquina, no qué ofrece el catálogo.
Finalmente, el husillo y el utillaje. Un rango de centro de mecanizado horizontal generalmente pasa por los tamaños de husillo y las capacidades del almacén de herramientas, y el paso que usted toma decide la herramienta más grande que la máquina puede transportar y cuántas herramientas puede contener el programa entre cambios. Vale la pena adaptar la revista a la pieza, no al presupuesto.
Preguntas que debe hacerle a cualquier proveedor de máquinas
La mayor parte de lo que separa a los proveedores aparece antes de que llegue la máquina, en la forma en que responden preguntas que usted no pensó en hacer.
Pregunte qué piezas fundidas se fabrican en su propia planta y cuáles se compran. Pregunte cómo se envejece la cama o la columna y durante cuánto tiempo. Pregunte cuáles son las comprobaciones geométricas al final del montaje y si el informe de prueba viene con la máquina. Pregunte qué piezas estructurales se raspan a mano o se rectifican a mano en lugar de simplemente mecanizarse. Pregunte qué cubre la prueba de aceptación estándar y qué se espera que el comprador verifique a su llegada.
Luego pregunte qué sucede después de la entrega: qué repuestos hay en stock, cuál es el tiempo de respuesta y quién realiza la puesta en servicio. Una máquina es una compra a veinte años, y las respuestas del proveedor a esas preguntas valen más que un descuento.

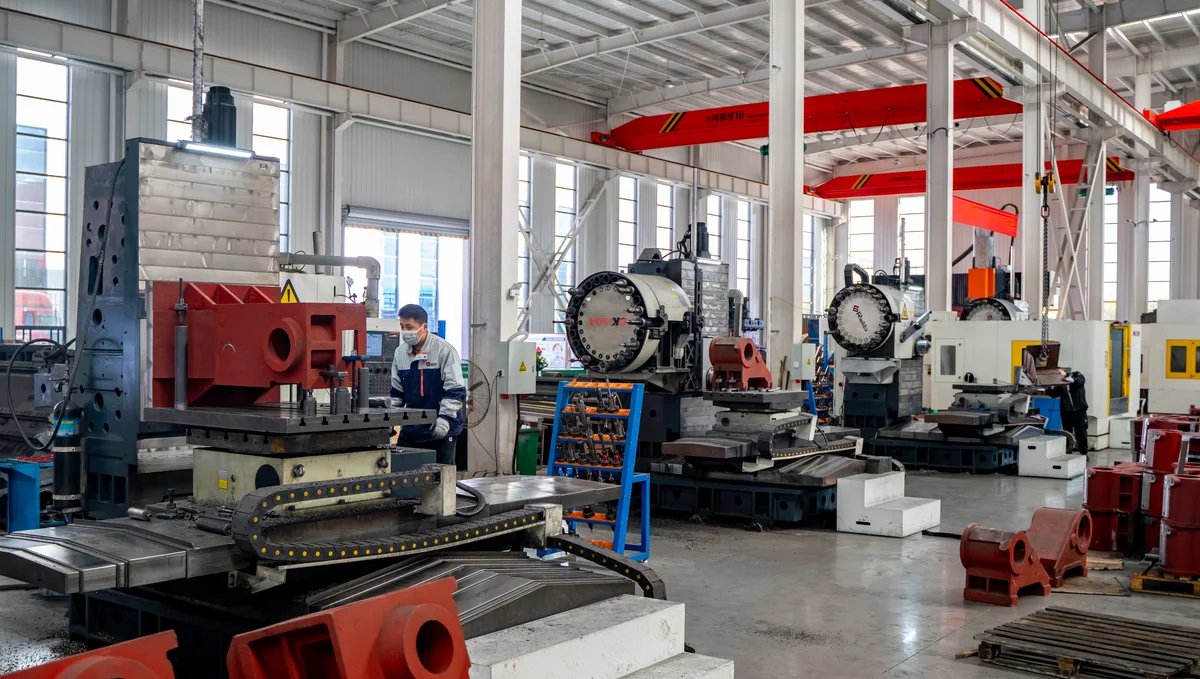

Handemo construye la gama en Tengzhou, con las piezas fundidas y el ensamblaje en la misma planta, y las máquinas se revisan en el artículo terminado antes del envío. La pieza complementaria de esta serie es la versión de una página de esta comparación.
Preguntas frecuentes
¿Cuál es la diferencia entre un VMC y un HMC?
La orientación del husillo. En un VMC, la herramienta desciende desde arriba sobre una pieza sobre una mesa horizontal, lo que se adapta al trabajo plano y una cara a la vez. Una HMC tiene la herramienta entrando desde un lado, con la pieza sobre una mesa indexable, lo que permite mecanizar varias caras en una sola configuración y permite que las virutas caigan fuera del corte.
¿Qué es mejor para un taller de trabajo?
Para un taller que opera una amplia combinación de piezas con un volumen bajo, un VMC. Es más económico, más rápido de configurar, más fácil de programar y cubre la mayoría de los trabajos planos y de una sola cara. Una HMC es la mejor máquina una vez que las piezas se repiten y realizan trabajo en tres o cuatro lados.
¿Cuándo vale la pena el coste adicional de un centro de mecanizado horizontal?
Cuando el tiempo de manipulación representa una parte importante del coste por pieza y la pieza tiene características en varias caras. En ese caso, el sistema de paletas y la mesa giratoria eliminan la mayor parte del manejo entre operaciones y la pieza sale en menos configuraciones. Si ninguna de las condiciones se cumple, el costo adicional es difícil de recuperar.
¿Qué es un centro de mecanizado horizontal multipalet?
Una HMC cuyo grupo de paletas contiene varias paletas, de modo que las piezas se pueden cargar y descargar lejos del husillo mientras la máquina sigue cortando. Se utiliza cuando un operador maneja varias máquinas, o cuando se desean largos períodos de corte sin supervisión, y convierte el tiempo sin corte de la máquina en tiempo de carga que ocurre en paralelo.
¿Puede un VMC mecanizar varias caras de una pieza?
Sí, con un cuarto eje o un indexador, y para volúmenes más bajos, esa suele ser la ruta más barata. Lo que un VMC no puede hacer es presentar tres o cuatro caras sin abandonar el husillo, donde un HMC indexa la pieza y sigue cortando. La elección depende del volumen y de cuántos errores de reapriete puede tolerar la pieza.
¿Qué debo comprobar antes de comprar un centro de mecanizado horizontal?
La estructura y las guías, la precisión y repetibilidad de la mesa giratoria, cómo se ubican y sujetan las paletas, la capacidad de carga de la paleta y la mesa, la disposición de virutas y refrigerante para su material, y el tamaño del husillo y la capacidad del almacén de herramientas. Luego, el proveedor pregunta: qué se fabrica internamente, cómo se envejecen las piezas fundidas y qué cubre la prueba de aceptación.
Hable con nosotros sobre sus piezas
Cuéntanos la pieza, cuantas caras llevas trabajo, y cuantas haces al mes. Le diremos honestamente si el trabajo es en una máquina vertical, en una horizontal o en una de ambas y qué modelo de la gama es el adecuado. Contacto Handemo CNC | Correo electrónico: sales1@handemocnc.com | WhatsApp: +86 135 6320 3038
