CNC Fresa-Torno vs CNC Torno: Cómo elegir

En el banco hay dos piezas redondas. El primero es un eje de transmisión con perfil liso torneado, chaflán y rosca. El segundo es el mismo eje con una chaveta, dos orificios transversales y una superficie fresada. El primero funciona en un torno de bancada inclinada de una sola pasada y no hay nada más que decir al respecto. En la segunda es donde empieza el argumento: dejarlo en el torno y añadirle una segunda operación en un molino, o ponerlo en una fresadora-torneadora y no sacarlo nunca del mandril. Este artículo cubre lo que realmente hace cada máquina, dónde se ubica realmente el costo y las preguntas que resuelven la elección de una pieza específica. Está escrito para talleres que deciden si vale la pena pasar de un torno a una máquina torno-fresadora CNC y para compradores que comparan cotizaciones en las que se ha fijado el precio de la misma pieza en ambos.

Qué hace un torno de bancada inclinada

Un torno de bancada inclinada sostiene una pieza redonda en un mandril o entre centros y la gira mientras la herramienta avanza a lo largo del eje. Es la forma más rápida y económica de producir ejes, manguitos, discos, casquillos y bridas, y es la máquina alrededor de la cual se construyen la mayoría de los talleres de torneado. La plataforma está inclinada para que las virutas caigan fuera del área de corte en lugar de acumularse en las guías, y la herramienta permanece cerca del trabajo sobre un carro rígido.

Lo que no hace un torno convencional es cortar elementos que no están en el eje de rotación. Un chavetero, un orificio transversal, un plano, un círculo de pernos en la cara de una brida: estos necesitan una herramienta giratoria, lo que significa una posición de herramienta accionada o una segunda máquina. Esa única limitación es la única razón por la que existen las máquinas de torno-fresado.

Lo que aporta una máquina fresadora-torneadora

Una máquina torno-fresa es un centro de torneado que también puede fresar y taladrar. Su torreta lleva posiciones de herramientas accionadas, o la máquina tiene un husillo de fresado independiente o, en los diseños más capaces, un segundo husillo y un eje Y. En muchos talleres, esta clase de máquina se llama simplemente torno de fresado, porque desde el punto de vista del operador sigue siendo un torno, solo que tiene más formas de cortar. Se gira la pieza y luego el mismo programa corta los rasgos transversales sin soltarla.

La diferencia práctica no es que la máquina pueda fresar. Es que la pieza no se mueve. Un eje con un chavetero que va del torno a la fresadora pierde su referencia en la transferencia, se vuelve a sujetar en un nuevo dispositivo y detecta cualquier error que introduzca ese dispositivo. En una máquina de torno-fresa, el chavetero se corta en el mismo eje que hizo girar el muñón, porque todavía está en el mismo mandril.

Dónde está realmente el costo

En una pieza redonda con un par de características fresadas, el tiempo de corte rara vez es un problema. El problema es todo lo que lo rodea. Cada transferencia de una máquina a otra significa que el husillo se detiene, la pieza recorre el taller, se vuelve a sujetar y se vuelve a referenciar. Ese tiempo de manipulación se carga a la pieza, al igual que el desperdicio que proviene de una segunda configuración que no fue del todo correcta.

Ejecute los números en un ejemplo real. Un eje con una chaveta tarda unos minutos en girar. Moverlo a un molino, configurarlo y cortar el chavetero agrega una configuración, y la configuración se factura ya sea que el corte demore dos minutos o veinte. En una máquina de torno-fresado, el chavetero se pliega en el ciclo de torneado y la segunda configuración desaparece. Cuando el lote es lo suficientemente grande como para que el costo de instalación se distribuya, ese ahorro es lo que paga la máquina.

Cuando un torno de bancada inclinada es la respuesta correcta

Si las piezas son puro trabajo de torneado (ejes, manguitos, discos, casquillos, bridas, pasadores hidráulicos), un torno de bancada inclinada es la mejor máquina. Es más barato, más sencillo de programar, más barato de mantener y más rápido en el torneado, porque no lleva un husillo de fresado y un eje Y que nunca utiliza. El torno de bancada inclinada TCK6050 es la máquina de esta clase para producción general, y el torno de bancada inclinada cubre los tamaños por encima y por debajo de ella.

El error que se debe evitar es comprar capacidad por sí misma. Un taller que gira piezas redondas y nunca las fresa no recuperará el precio de una máquina fresadora-torneadora cortando un chavetero dos veces al mes. La prueba correcta es con qué frecuencia se realiza realmente la segunda operación, no con qué frecuencia podría ocurrir.

Cuando una máquina fresadora-torneadora gana su costo

Una máquina fresadora-torneada gana en coste cuando las piezas redondas llevan características fresadas de forma natural. Un carrete hidráulico con puertos cruzados, un vástago de válvula con ranura, una brida con un círculo de perno perforado, un eje con chavetero y un extremo roscado: estas son las piezas que lo pagan. Hacerlos en una sola sujeción elimina un paso de manipulación, un accesorio y el error de referencia que viene con la transferencia.

También es la máquina adecuada cuando es necesario establecer la geometría en una pasada continua. Si un orificio y una cara fresada tienen que estar relacionados entre sí, cortarlos en diferentes configuraciones significa relacionarlos en dos máquinas y esperar que ambas configuraciones sean correctas. En una máquina torno-fresa salen de un husillo en un eje.

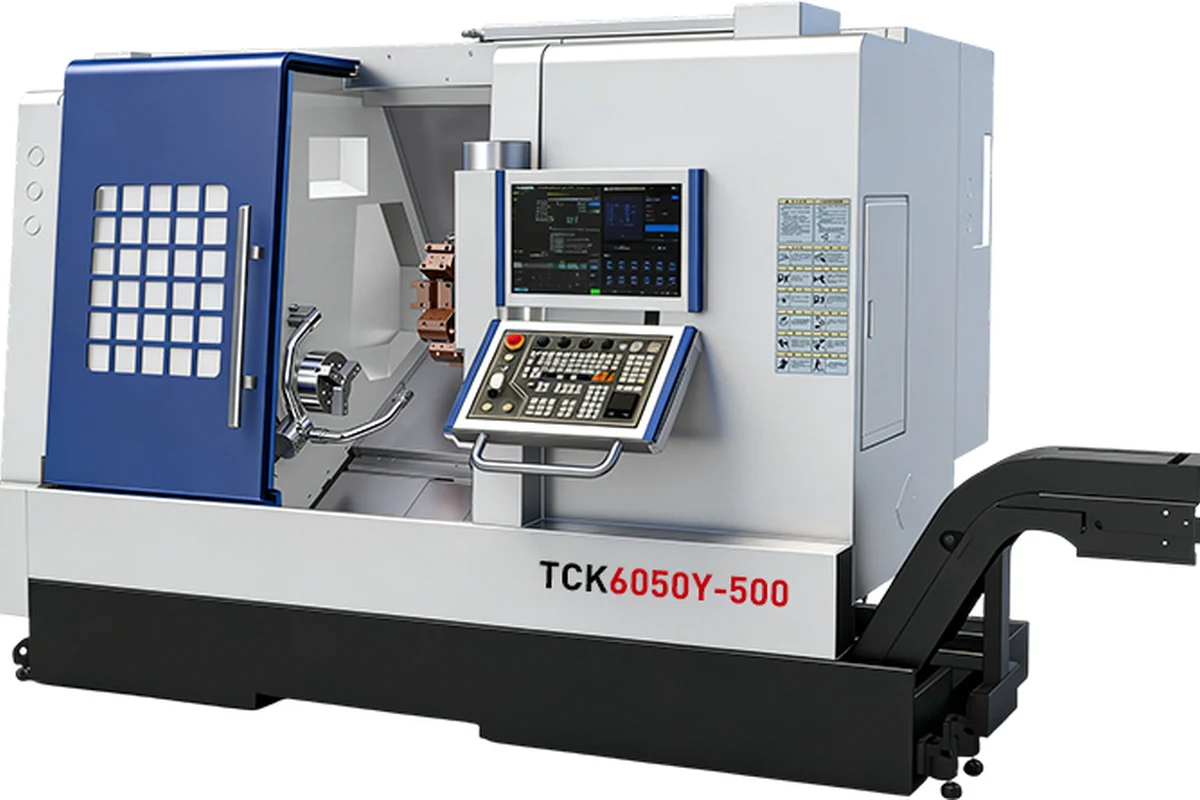

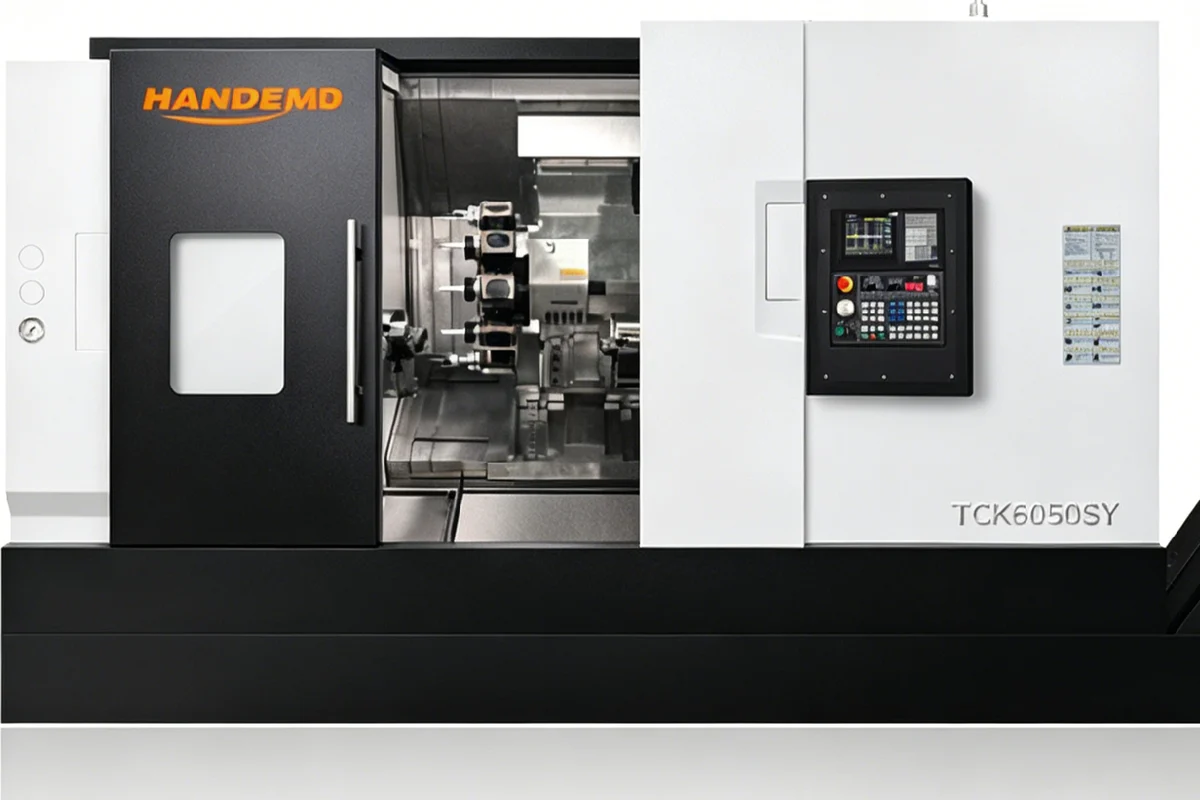

Handemo construye la clase en tres pasos. La TCK6050Y es una máquina de eje Y con torreta eléctrica para piezas que necesitan taladrado transversal y fresado ligero junto con el torneado. El TCK3100LY cubre piezas más largas de la misma familia. El TCK6050SY agrega un segundo husillo, por lo que el extremo posterior de la pieza se termina sin necesidad de recargar. La gama completa se encuentra en CNCmáquinas fresadoras-torneadoras.

Torno-fresado, torneado-fresado, torneado-fresado: lo mismo

La terminología causa más confusión que la tecnología. Fresa-torneado, torneado-fresado, fresado-torneado y centro de torneado multitarea describen la misma idea: un torno que también puede fresar. Algunos constructores utilizan torno-fresa para una máquina basada en torno y fresa-torneado para una máquina basada en centro de mecanizado, pero en el mercado las palabras se usan indistintamente y una cotización que llega con cualquiera de los nombres describe la misma capacidad.

Las variantes que encontrará en los resultados de búsqueda y en los catálogos de proveedores son todas la misma máquina: torno-fresa-torneado, torno-fresa-torneado, torno-fresadora CNC, máquina torneadora-fresadora CNC, máquina-fresadora-torneada CNC, máquina-fresadora-torneado. El espaciado y la separación de palabras no cambian nada sobre el hardware. Un torno fresa-torneado y un centro de torneado-fresado se diferencian de la misma manera que dos máquinas fresa-torneado se diferencian entre sí: por las herramientas accionadas, el eje Y, el segundo husillo y el número de herramientas, no por la etiqueta en la parte frontal de la máquina.

Al comparar máquinas, ignore la etiqueta y pregunte qué tiene físicamente la máquina: herramientas accionadas o un husillo de fresado separado, un eje Y o no, un segundo husillo o no, y cuántas posiciones de herramienta. Esas cuatro respuestas deciden lo que realmente puede hacer la máquina, cualquiera que sea el nombre que aparezca en el folleto.

Las compensaciones, lado a lado

Antes de la lista, una aclaración sobre el alcance. Las máquinas de torno-fresa no tienen una sola especificación: la familia va desde un torno con algunas posiciones de herramienta accionadas hasta una máquina de doble husillo con un eje Y completo y un alimentador de barras. Por lo tanto, comparar un torno con una "máquina de torno-fresa" en abstracto no tiene sentido; compárelo con la configuración específica que le están cotizando. CNC Las máquinas torno-fresa con un segundo husillo resuelven un problema diferente al de una máquina de un solo husillo con herramientas accionadas, y la diferencia de precio lo refleja.

• Un torno es más barato de comprar, más sencillo de programar y más rápido en torneado puro.
• Una máquina de torneado y fresado cuesta más, pero elimina una segunda configuración en piezas con características fresadas.
• Un torno necesita una segunda máquina y un dispositivo para cualquier rasgo transversal; una máquina de torno-fresa no lo hace.
• Un torno mantiene la redondez y la concentricidad dentro de un eje; una máquina de torno-fresado mantiene las características fresadas en ese mismo eje.
• Una máquina de torno-fresado tiene más que aprender, más que mantener y un mayor coste por hora, lo que sólo se amortiza cuando la segunda operación es un evento regular.

La decisión no es realmente CNC torno versus fresado en general; es si esta pieza, en este tamaño de lote, pasa suficiente tiempo en una segunda operación para justificar el paso adelante. Si el taller procesa muchas piezas con una característica fresada unida a un cuerpo torneado, la máquina fresadora-torneadora generalmente gana en tiempo total y consistencia. Si el taller tornea piezas redondas simples sin características transversales, el torno gana en costo por pieza y en simplicidad.

Preguntas frecuentes

¿Es una máquina torno-fresa simplemente un torno con una herramienta accionada?

No. Un torno con un par de posiciones de herramientas accionadas puede perforar un orificio transversal o cortar un plano pequeño. Una máquina de torno-fresado está diseñada en torno al trabajo mixto: tiene las posiciones de las herramientas, la potencia del husillo y, a menudo, el eje Y y el segundo husillo para cortar las características fresadas como una parte central del ciclo en lugar de un extra ocasional.

¿Puede un torno de bancada inclinada perforar agujeros transversales?

Sólo con herramientas accionadas, y sólo dentro de lo que pueden alcanzar esas posiciones de herramienta. En un torno con herramientas accionadas son posibles orificios transversales simples y planos pequeños. Las características fresadas más grandes, las características fuera del eje en ángulos o el trabajo en ambos extremos de la pieza son los que empujan un trabajo a una máquina de fresado-torneado.

¿Cuál es la diferencia entre torno-fresado y torno-fresado?

En la práctica, nada que cambie las capacidades de la máquina. Ambos describen un torno que también puede fresar. Algunos constructores usan un término para un diseño basado en torno y el otro para un diseño basado en centro de mecanizado, pero las citas los usan indistintamente, por lo que la especificación importa más que la etiqueta.

¿Necesito un eje Y en una máquina fresadora-torneadora?

Un eje Y permite que la herramienta de fresado se mueva fuera de la línea central de la pieza, lo que hace que los planos, chaveteros, cavidades y orificios descentrados sean prácticos. Sin él, una herramienta accionada sólo puede funcionar en la línea central de la pieza. Si las características fresadas son simples agujeros centrales, una máquina sin eje Y es suficiente; si son planos o trabajos descentrados, merece la pena tener el eje Y.

¿Qué piezas vale la pena trasladar a una máquina fresadora-torneadora?

Piezas que son redondas pero que tienen características fresadas y piezas que actualmente hacen dos viajes por el taller. Carretes hidráulicos y vástagos de válvulas, ejes con bridas, pasadores de accionamiento con orificios transversales y cualquier cosa que tenga una chaveta o un círculo de pernos en el cuerpo torneado. Si la pieza sale del torno para pasar a una fresadora como paso de rutina, es candidata a fresadora-torneado.

Obtenga una recomendación de máquina para sus piezas

Envíenos los dibujos de las piezas (las características torneadas, las características fresadas, el material y el tamaño del lote) y Handemo le dirá si un torno de bancada inclinada o una máquina fresadora-torneadora es la mejor opción y qué modelo de la gama. Contacto Handemo CNC | Correo electrónico: sales1@handemocnc.com | WhatsApp: +86 135 6320 3038

Si todavía se encuentra en la etapa de estructuración de torno o torno para una familia específica de piezas, la forma más rápida de hacerlo es enumerar las características cruzadas en el dibujo y contar con qué frecuencia aparecen. Ese recuento, no el folleto de la máquina, resuelve la cuestión. Lectura relacionada: Comparaciones de máquinas cubre las otras preguntas de selección que recibimos, VMC vs HMC trata la misma pregunta de manejo versus capacidad en centros de mecanizado, y Banda inclinada versus cama plana CNC Tornos analiza la bancada del torno en sí.
