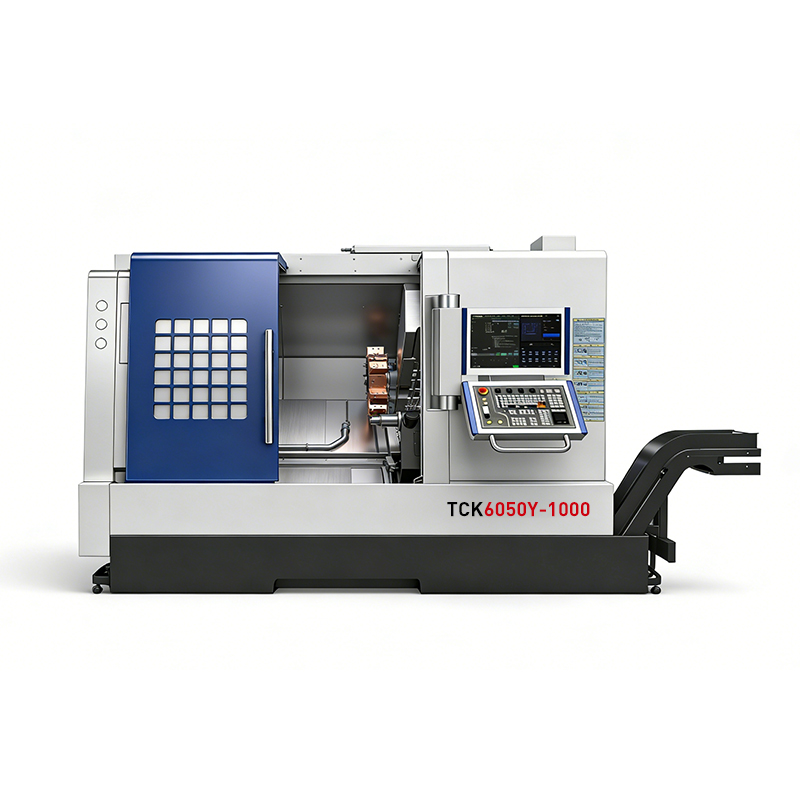

TCK6050Y CNC Máquina fresadora-torneadora

Características clave

Herramientas vivas del eje Y en una torreta eléctrica

Una carrera del eje Y de más o menos 50 mm en la torreta eléctrica permite que las herramientas accionadas trabajen fuera de la línea central, por lo que se cortan orificios transversales, partes planas y ranuras sin mover la pieza a un molino.

Dos longitudes de bancada: 500 mm y 980 mm de giro

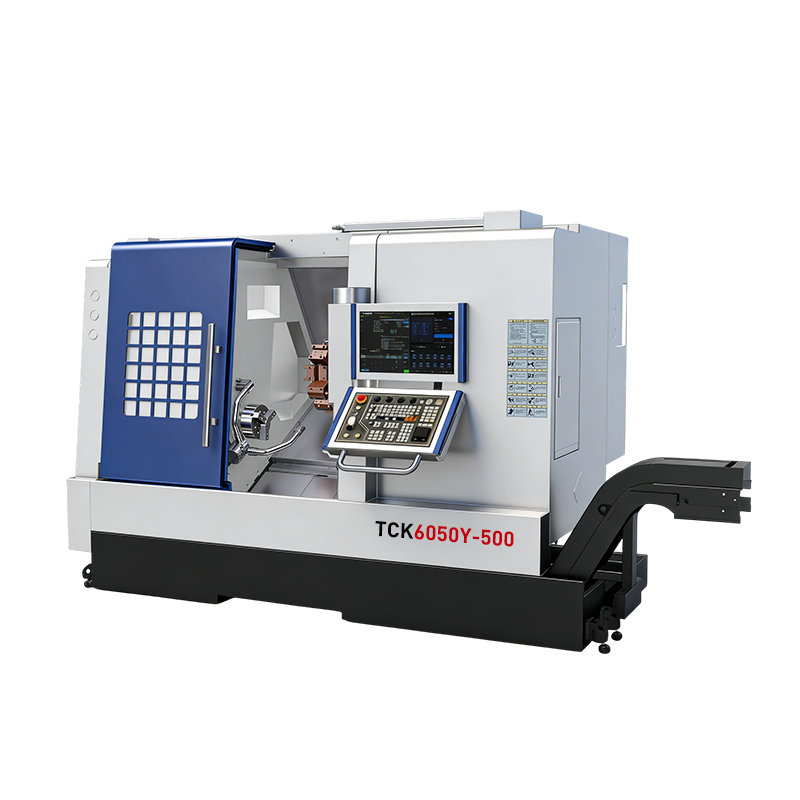

El TCK6050Y-500 gira a 500 mm y el TCK6050Y-1500 alcanza los 980 mm. Ambas comparten la misma plataforma de giro de 560 mm, un diámetro máximo de giro de 410 mm y un husillo A2-6, por lo que agregar la plataforma más larga no significa volver a aprender a usar la máquina.

Diámetro del husillo de 65 mm, capacidad de barra de 50 mm

La punta del A2-6 tiene un orificio de 65 mm que pasa por una barra de 50 mm. Esto cubre el trabajo del eje, los cuerpos de los conectores y las piezas de válvulas que de otro modo se girarían en dos operaciones.

Rápidos de 15 m/min en X y Z

Marcha rápida X y Z a 15 m/min, con 280 mm de recorrido X y 630 o 1130 mm de recorrido Z. El posicionamiento rápido es importante en piezas que tienen muchas características cortas.

Aplicaciones primarias

Esta máquina está dirigida a piezas torneadas que también necesitan características de fresado:

• Cuerpos de válvulas hidráulicas y neumáticas con puertos perforados en cruz.
• Ejes y conectores con caras planas, chaveteros o orificios transversales.
• Accesorios para automóviles y pequeños componentes de transmisión.
• Piezas de instrumentos donde se debe mantener la alineación entre las características torneadas y fresadas.

¿Por qué elegir el TCK6050Y?

Utilice el TCK6050Y cuando una pieza salga del torno y aún necesite una segunda operación en una fresadora. Mover ese trabajo a una torreta del eje Y elimina una configuración, el costo del accesorio que la acompaña y el error de alineación que se arrastra entre dos máquinas. Vea cómo se mecanizan los cuerpos de válvulas para ver un ejemplo resuelto, o compare todo el rango de vueltas de molino si sus piezas son más grandes.

Parámetros del producto
