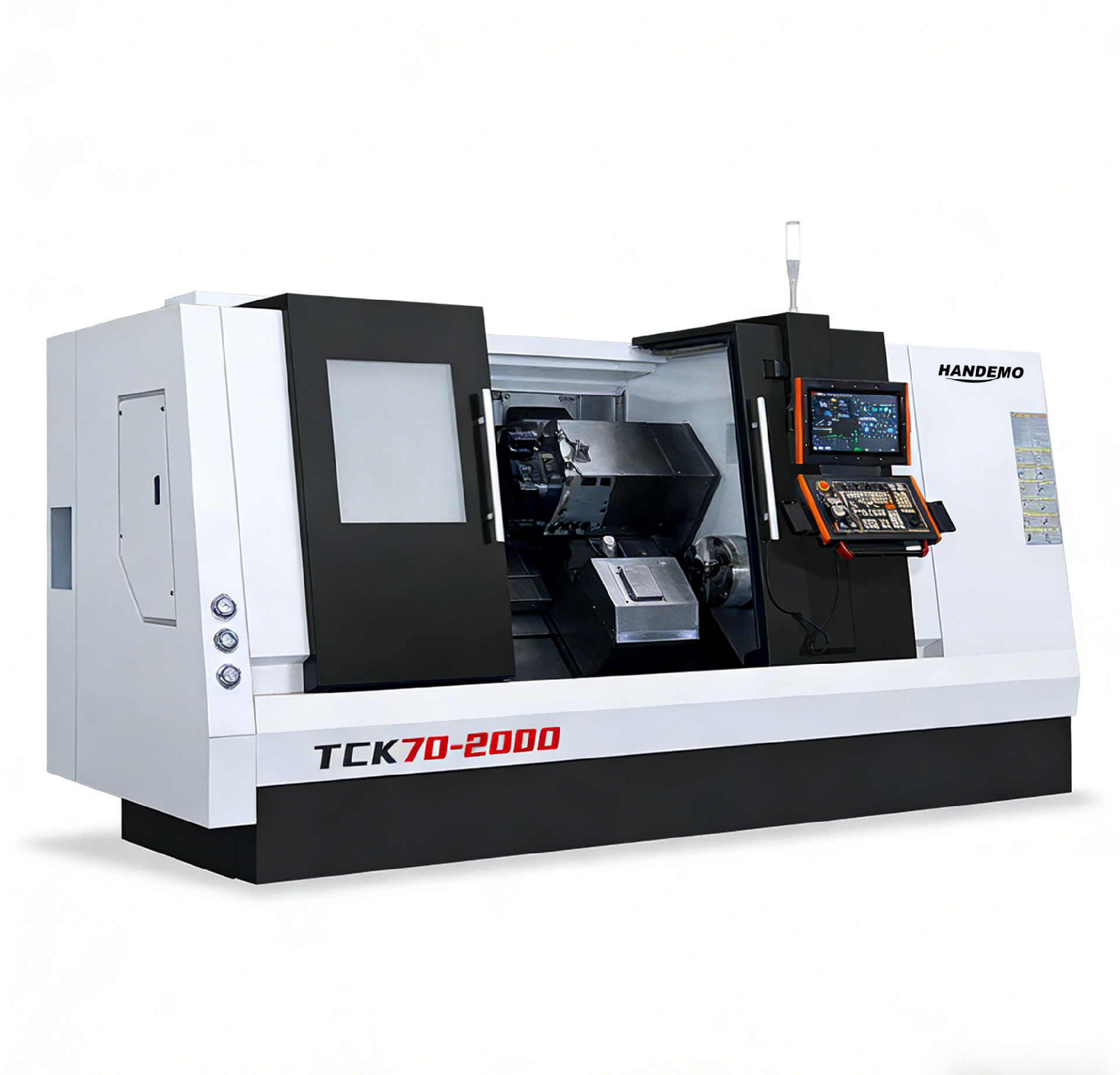

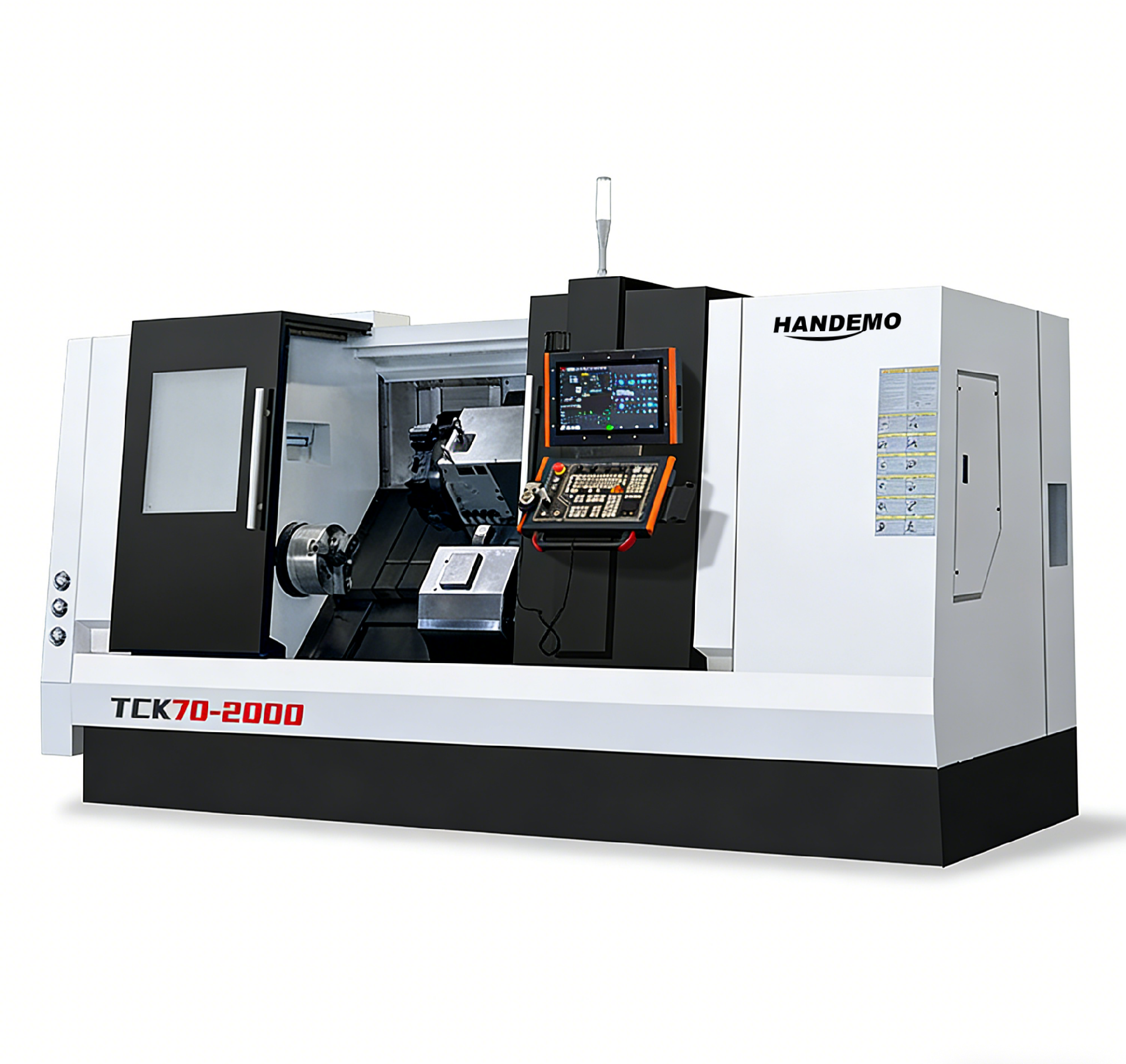

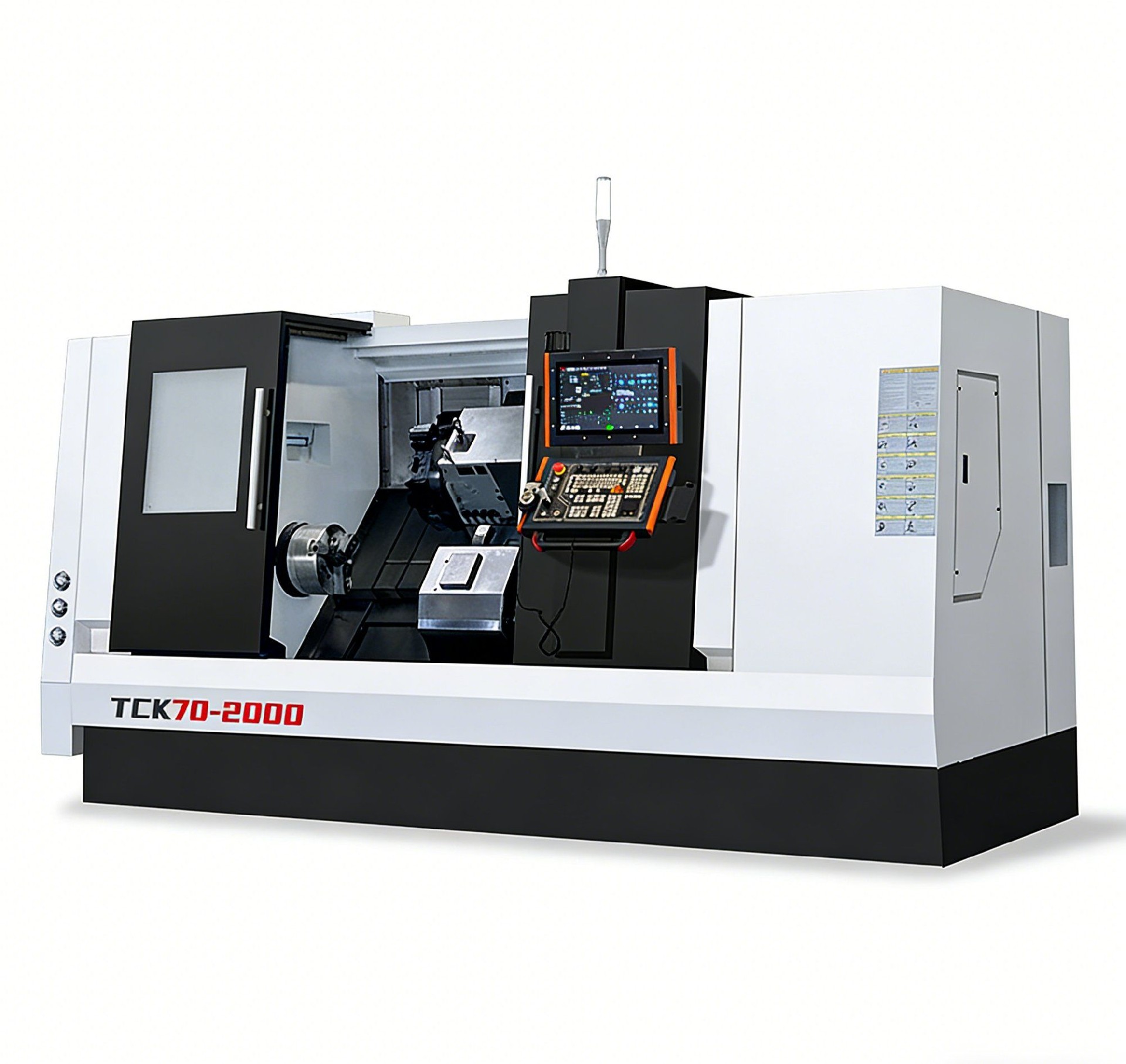

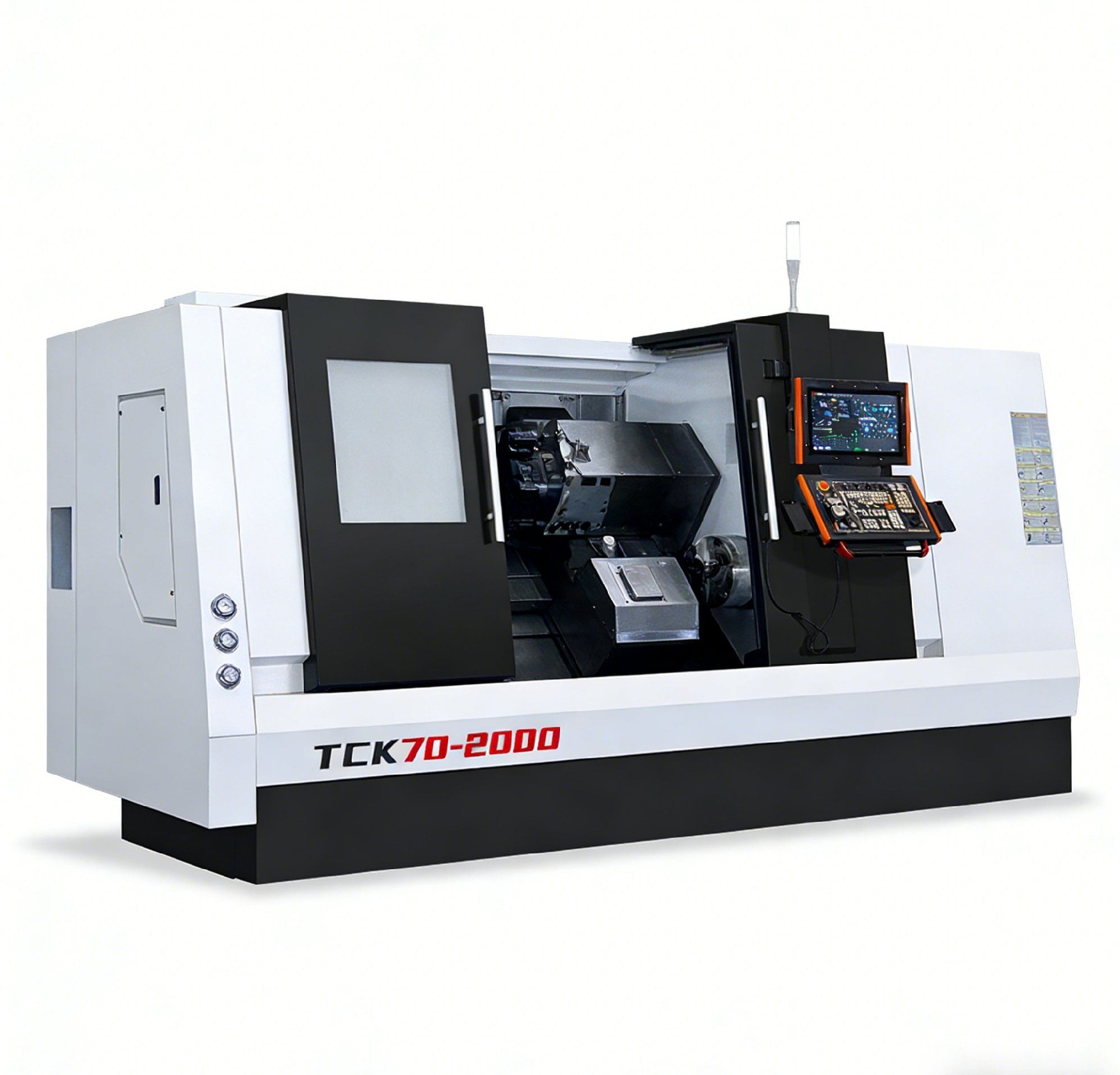

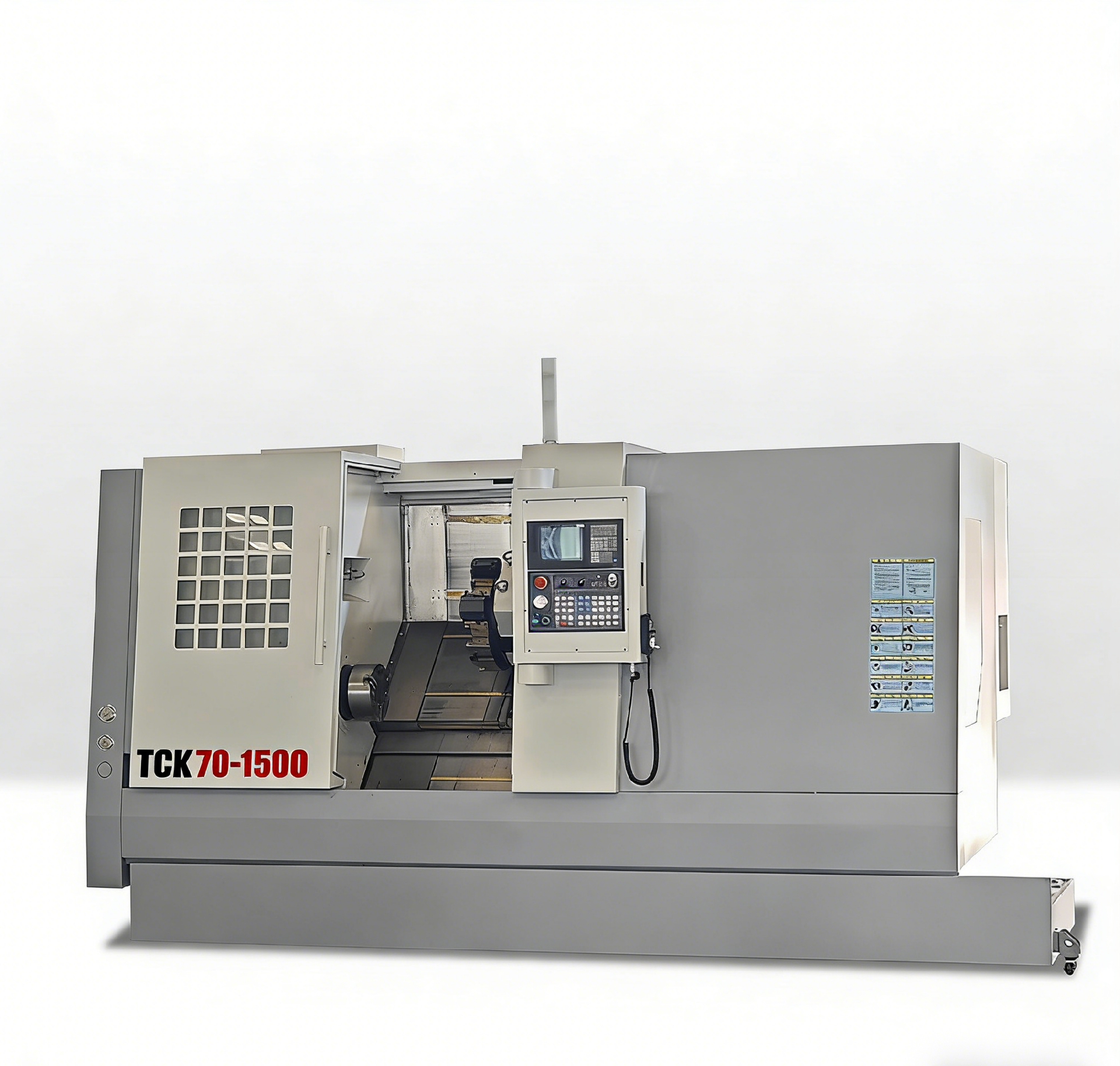

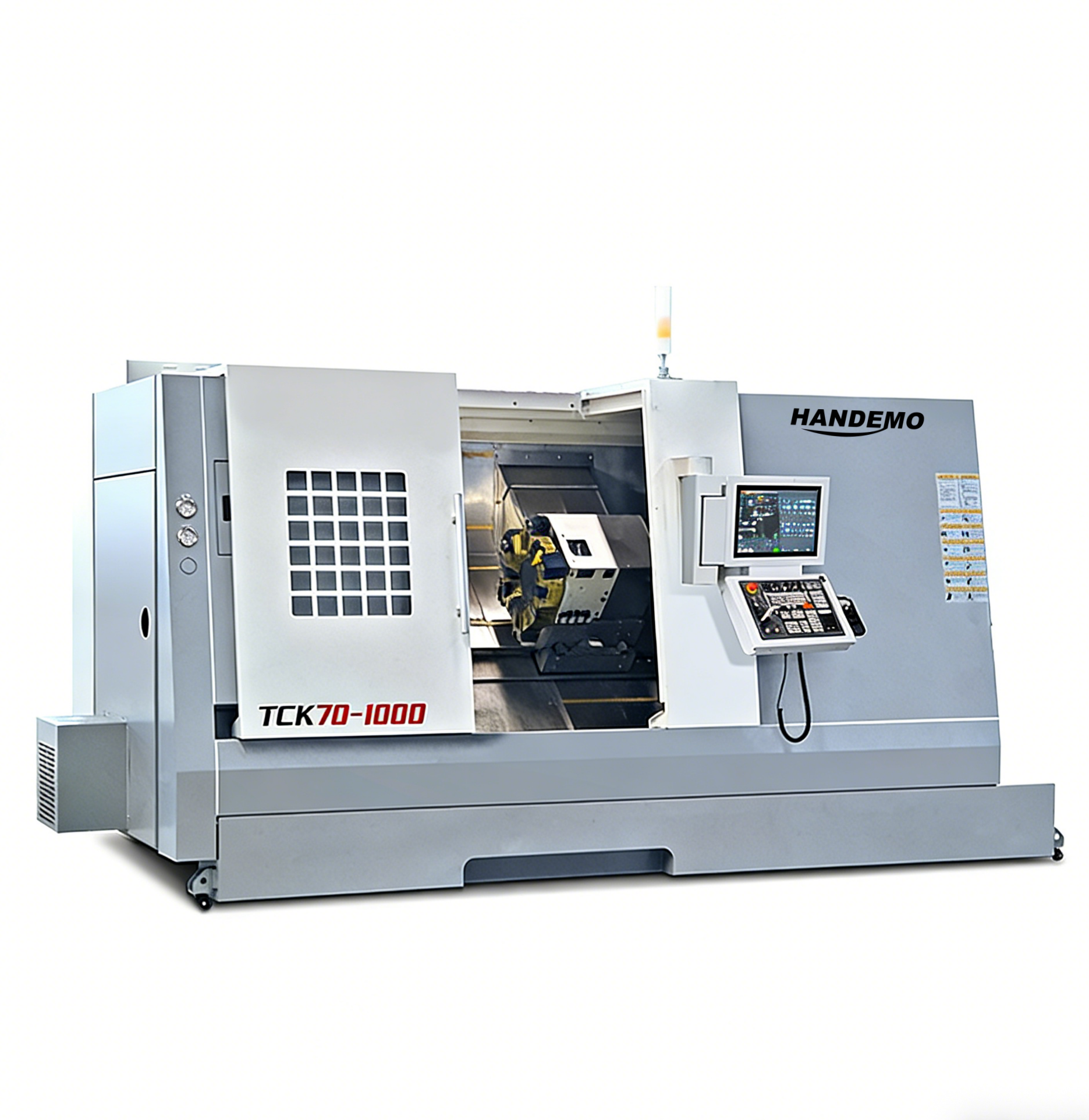

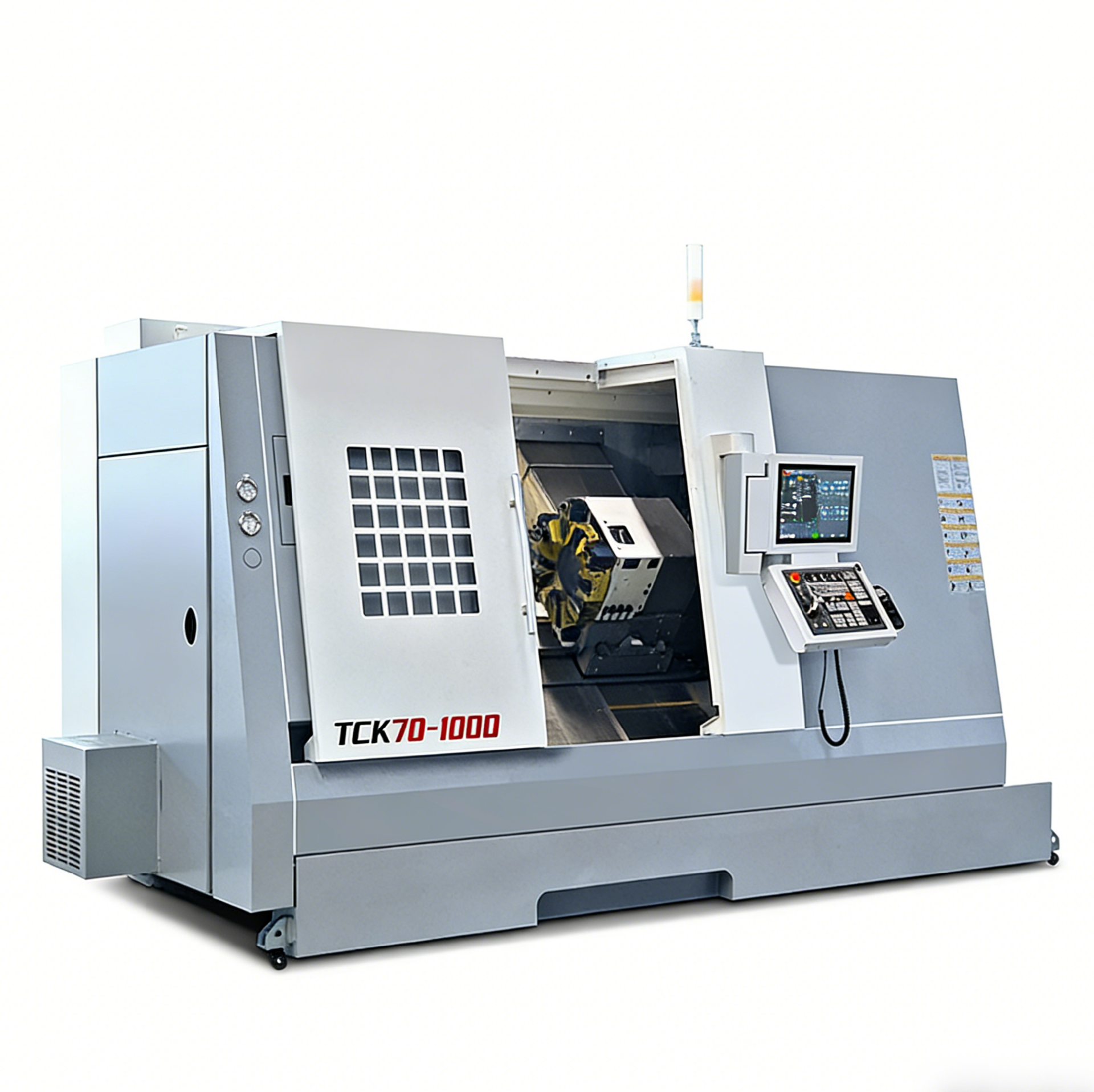

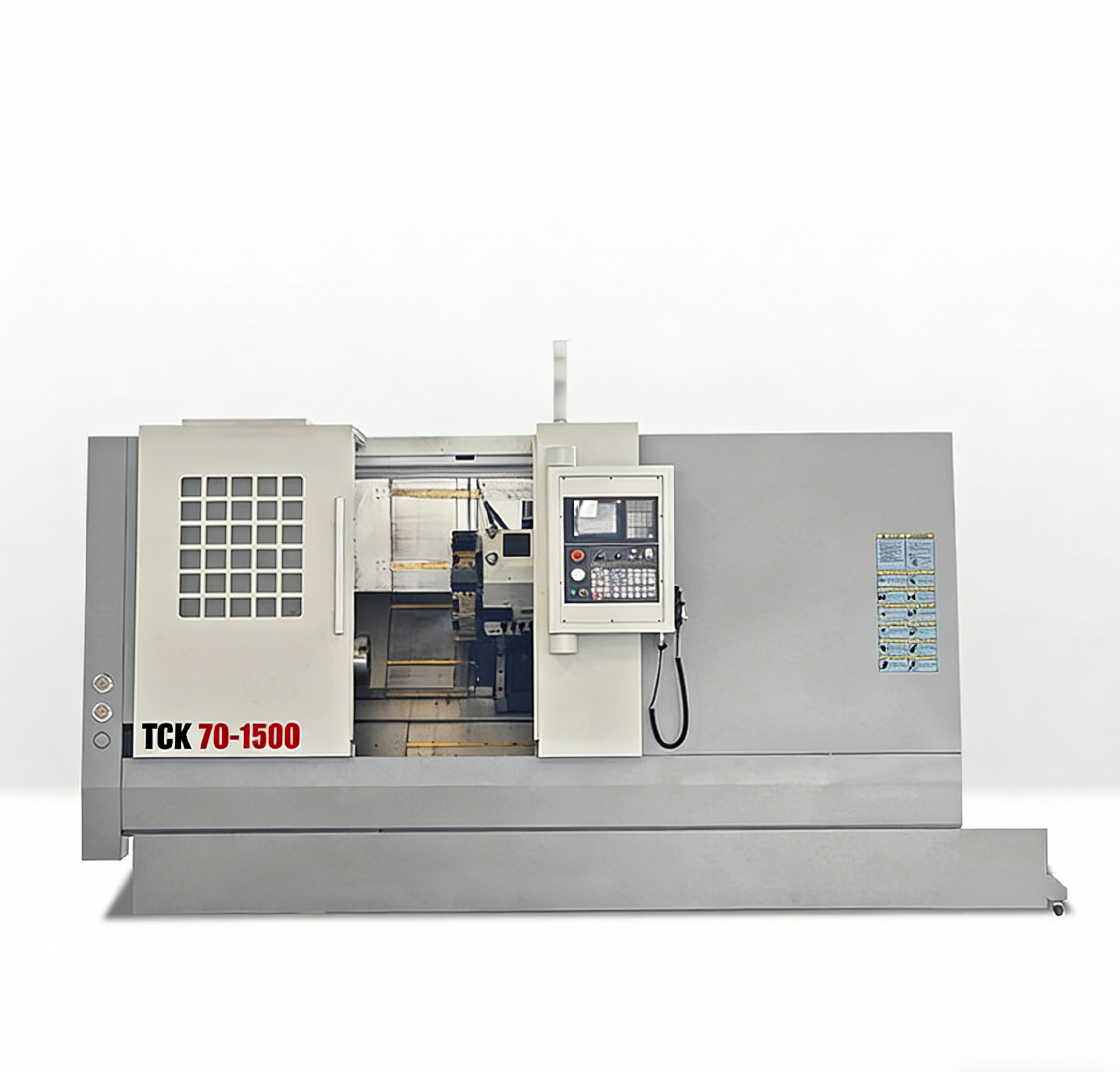

TCK70 Modelo de alta eficiencia de uso general
CNC Tornos de bancada inclinada / Tornos de bancada inclinada CNC de uso general
Especificaciones técnicas
Parámetros de detalles del producto
Características clave
Tres longitudes de cama: 1500, 2000 y 3000 mm
El TCK70 cubre 1500, 2000 y 3000 mm de longitud máxima de giro en una plataforma oscilante de 720 mm. Una plataforma de husillo aumenta con la longitud de la pieza, por lo que una carga de trabajo creciente no obliga a cambiar de familia de máquinas.

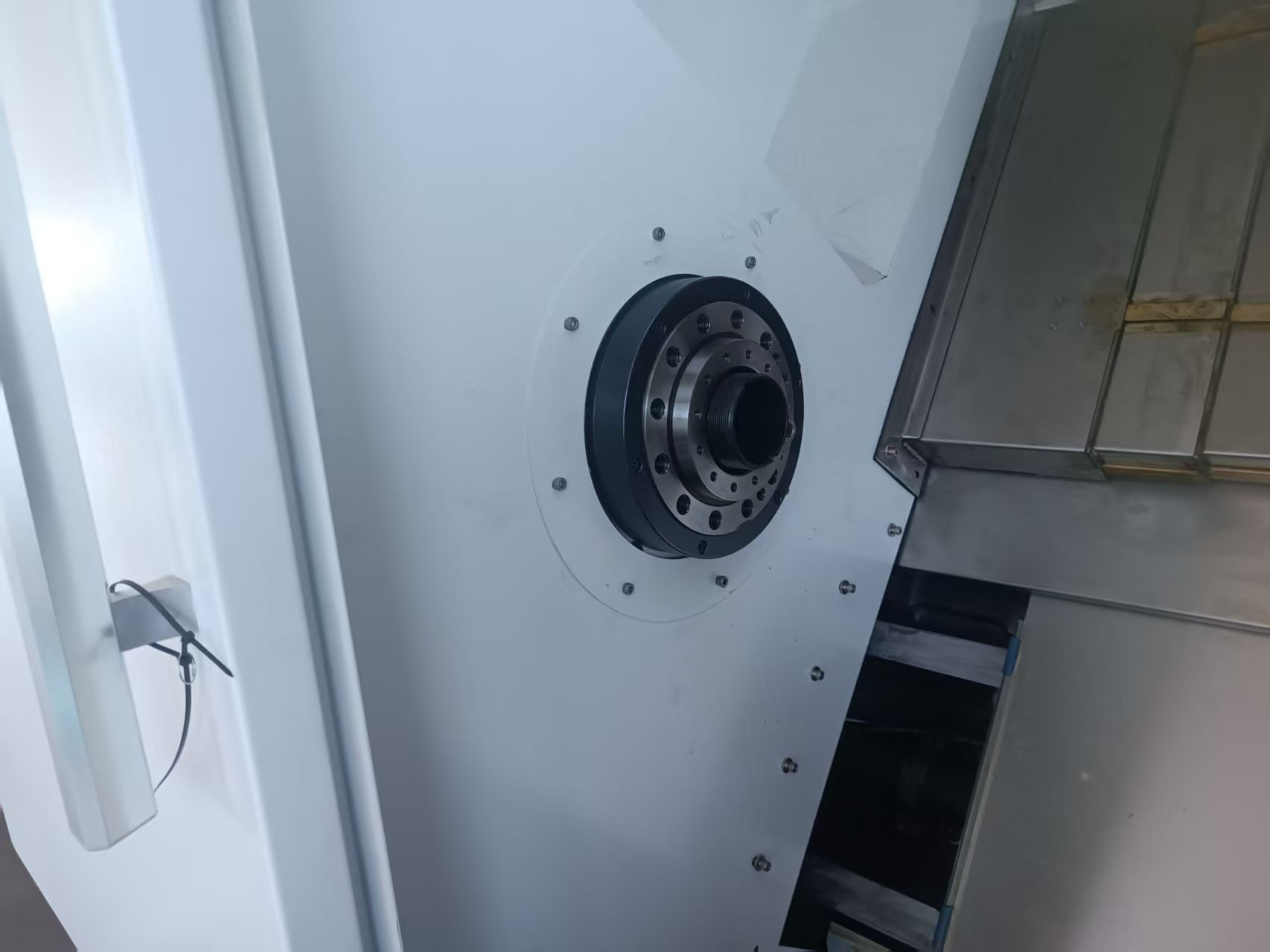

Nariz del husillo A2-8 o A2-11
Las opciones de husillo van desde un diámetro interior de 80 mm con capacidad de barra de 70 mm hasta un diámetro interior de 120 mm con capacidad de barra de 90 mm. Los talleres que fabrican accesorios pequeños y bridas más grandes pueden elegir la versión que mejor se adapte a su trabajo.
Motor de husillo de 18,5 kW
Un motor de husillo de 18,5 kW transmite el par para pasadas de desbaste en acero y hierro fundido sin atascarse, lo que mantiene los tiempos de ciclo predecibles en todo un lote.
Rápidos de 12/16 m/min en la cama más corta
El avance rápido en X y Z alcanza un máximo de 12 y 16 m/min en el modelo de 1500 mm, con 250 mm de recorrido X y 1520 mm de recorrido Z. El recorrido largo en Z y el posicionamiento rápido acortan el tiempo entre cortes.
Aplicaciones primarias
La gama TCK70 es trabajos de torneado de uso general, desde bridas hasta ejes largos:
- Bridas, cubos y piezas tipo disco sujetas a un mandril o accesorio.

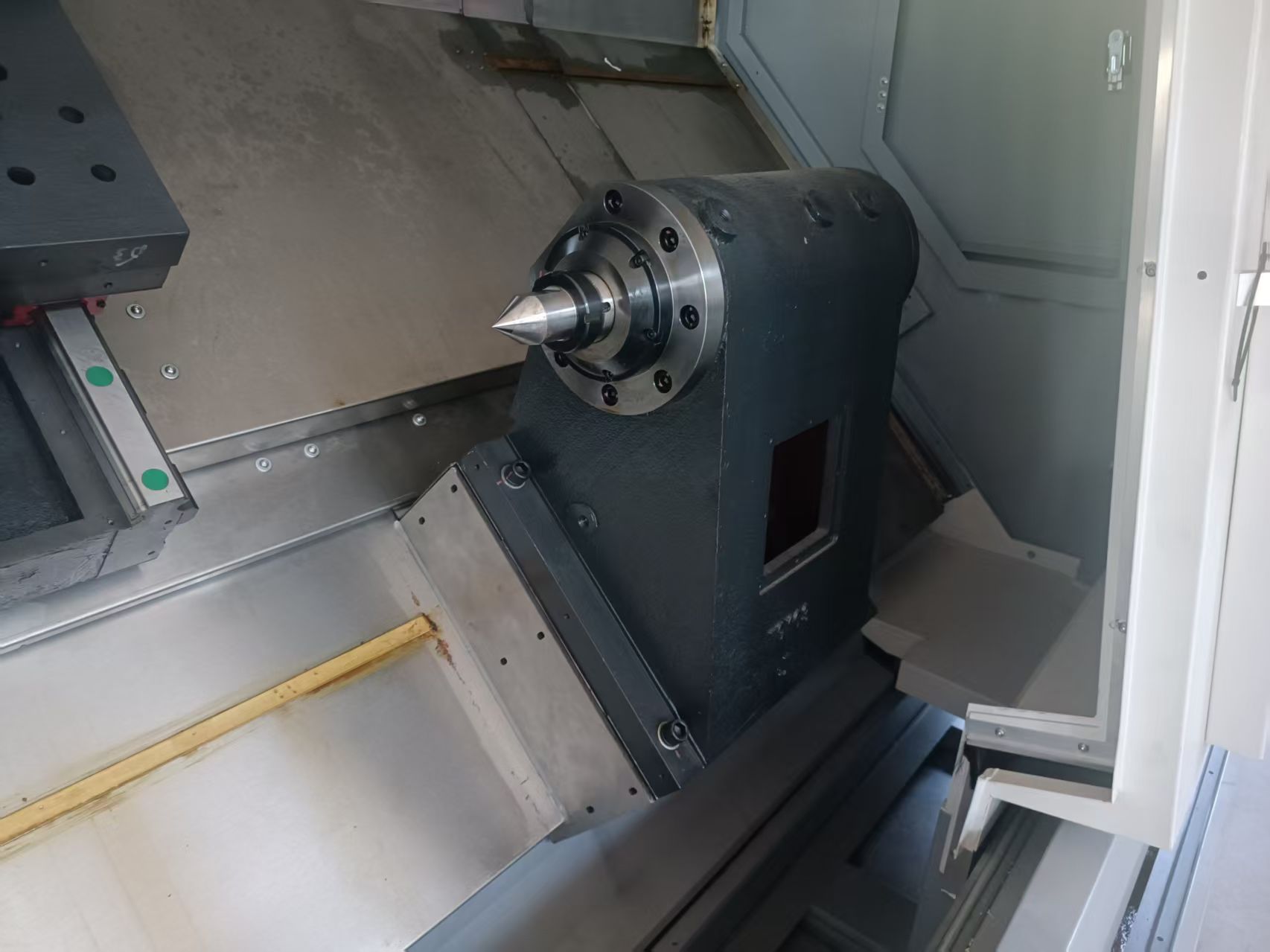

- Ejes y rodillos girados entre centros con soporte de contrapunto.
- Componentes de cilindros hidráulicos y neumáticos.
- Piezas de maquinaria general en acero, fundición y metales no ferrosos.
¿Por qué elegir el TCK70?
El TCK70 es el caballo de batalla de la gama de bancada inclinada: tres longitudes de bancada, dos tamaños de husillo y una bancada de 45 grados que permite que las virutas caigan de la zona de corte. Una plataforma inclinada también acerca al operador al trabajo, lo cual es importante en ejes largos donde las virutas tienden a acumularse detrás de la herramienta. Para trabajos industriales pesados, el TCK6350B lleva más masa; para piezas que también necesitan fresado, una máquina torno-fresadora guarda una configuración.
Parámetros del producto
| Presupuesto | TCK70-1500 | TCK70-2000 | TCK70-3000 |
| Máx. columpio sobre la cama (mm) | 720 | 720 | 720 |
| Máx. Longitud de giro (mm) | 1500 | 2000 | 3000 |
| Máx. diámetro de giro (mm) | 500 | 630 | 630 |
| Máx. oscilación sobre crdeslizamiento oss(mm) | 420 | 420 | 420 |
| Tipo/código de punta del husillo | A2-8/A2-11 | A2-8/A2-11 | A2-8/A2-11 |
| Diámetro del orificio del husillo(mm) | 80 | 120 | 120 |
| Máx. capacidad de la barraty(mm) | 70 | 90 | 90 |
| Potencia de salida del motor del husilloer（KW） | 18.5 | 18.5 | 18.5 |
| Avance rápido – Eje X（m/min） | 12 | 10 | 10 |
| Avance rápido – Eje Z（m/min） | 16 | 10 | 10 |
| Recorrido – Eje X(mm) | 250 | 320 | 320 |
| Recorrido – Eje Z(mm) | 1520 | 2050 | 3050 |
| Recorrido del contrapunto (mm) | 1400 | 1950 | 2800 |
| Revestimiento de contrapuntol diámetro(mm) | 110 | 110 | 110 |
| Contrapuntorecorrido de la pluma (mm) | 100 | 100 | 100 |
| Aprox. peso brutoluz (mm) | 8500 | 9500 | 11000 |
Tu preocupación
Nuestro compromiso
01Pagó el depósito; la producción aún no está programada y no hay fecha de entrega firme.
✓Confirmamos su espacio de producción por escrito antes de comenzar y le informamos en vivo el progreso de cada etapa.
02Pedido más barato en otro lugar, solo para encontrar componentes clave comprados e intercambiados.
✓Componentes originales y producción interna, con datos de inspección compartidos antes del envío.
03Mercancías estancadas en la frontera por documentos, permisos o control de exportaciones de doble uso.
✓Un equipo de aduanas interno y un archivo de doble uso que cumple con las normas: este es nuestro trabajo diario.
04Reservas canceladas, tarifas de destino sorpresa, máquinas dañadas u oxidadas en tránsito.
✓Embalaje y manejo logístico cuidadosos, y cuando algo sale mal, te lo informamos primero.
05Máquina apagada, nadie localizable, piezas de repuesto faltan meses.
✓Respuesta las 24 horas con registros rastreables y un kit de repuestos estándar en la caja.
06Perseguido para tomar una decisión, pero las preguntas que importan nunca son respondidas.
✓Respondemos lo que usted pregunta y nos comunicamos solo en los momentos clave: sin spam ni persecución.
07No puedo decir si es una fábrica real detrás de las cotizaciones o un intermediario.
✓Más de 1000 empleados y una fábrica de 220 000㎡: visítenos y verifíquenos en persona, en cualquier momento.
Obtenga una cotización para su aplicación
¿Necesita una máquina CNC adaptada a su línea de producción? Envíenos los dibujos de sus piezas y el tamaño del lote, y nuestros ingenieros le recomendarán el modelo, las herramientas y la configuración de accesorios que mejor se adapten.
Comuníquese con Handemo CNC al sales1@handemocnc.com o WhatsApp +86 135 6320 3038. También puede enviar una consulta aquí.
Preguntas frecuentes
Preguntas frecuentes
¿Cuál es la cantidad mínima de pedido para esta máquina?
Aceptamos pedidos a partir de 1 unidad. Cada máquina se fabrica bajo pedido con una inspección de calidad completa y el tiempo de entrega depende del modelo y los requisitos de personalización. Póngase en contacto con nuestro equipo de ventas para conocer los plazos de entrega actuales.
¿Se puede personalizar la máquina para mi aplicación?
Sí. Handemo ofrece personalización que incluye opciones de husillo, CNC sistemas de control (Fanuc, Siemens, GSK u otros), integración de automatización, configuraciones de 4º/5º eje, transportadores de virutas y herramientas especiales. Cuéntenos los requisitos de su pieza de trabajo y le propondremos la mejor configuración.
¿Ofrecen instalación y capacitación?
Sí. Proporcionamos instalación y puesta en servicio in situ, capacitación de operadores y documentación técnica. También está disponible soporte de video remoto para solución de problemas y optimización después de la entrega.
¿Cuál es su política de garantía?
La garantía estándar cubre la máquina herramienta durante 12 meses desde la instalación, incluido el soporte de repuestos. Los programas de mantenimiento preventivo y garantía extendida están disponibles a pedido.
¿Cómo se envía la máquina y cuánto tarda la entrega?
Exportamos a todo el mundo por contenedor o envío fraccionado con embalaje profesional. El tiempo de entrega depende del país de destino y del modelo solicitado. Nuestro equipo de exportación gestiona todo el proceso logístico incluida la documentación aduanera.
¿Puedo visitar la fábrica Handemo antes de realizar el pedido?
Ciertamente. Los clientes pueden visitar nuestra fábrica en Shandong, China, para realizar inspecciones de máquinas, pruebas de corte y conversaciones cara a cara. Regularmente recibimos a clientes internacionales de más de 150 países.
